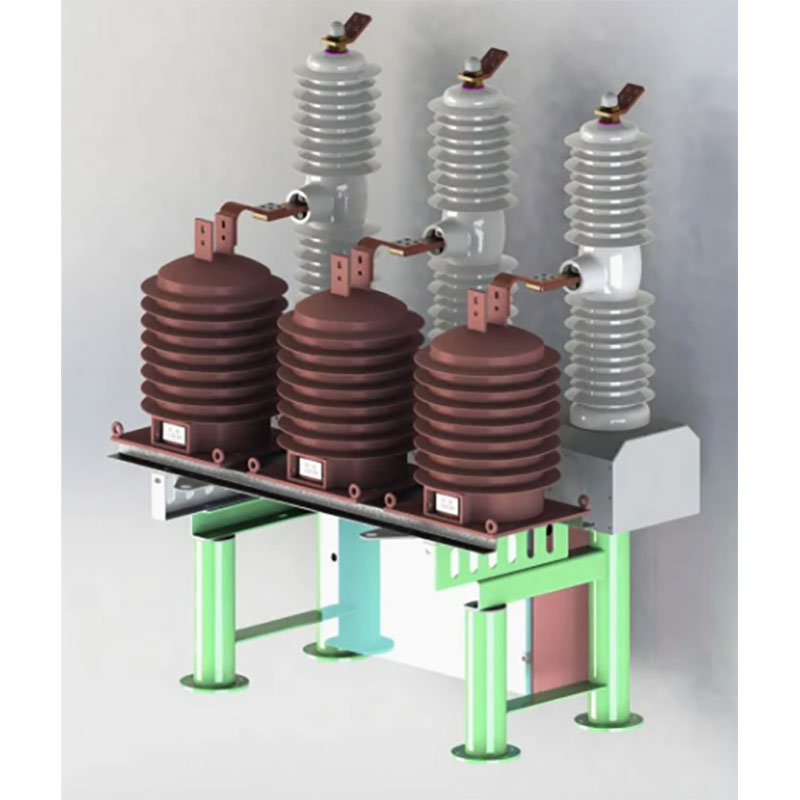

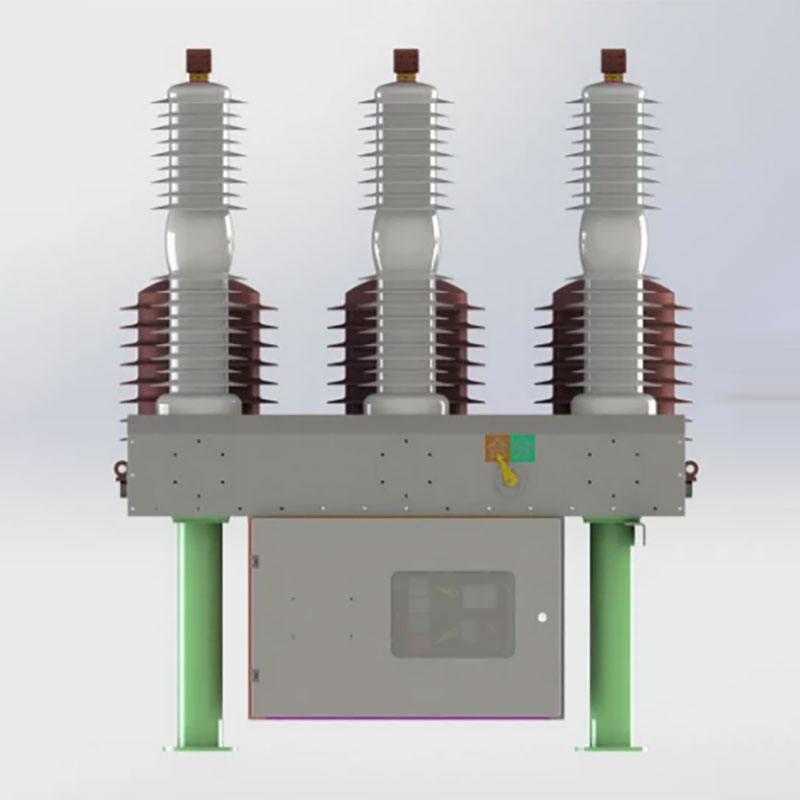

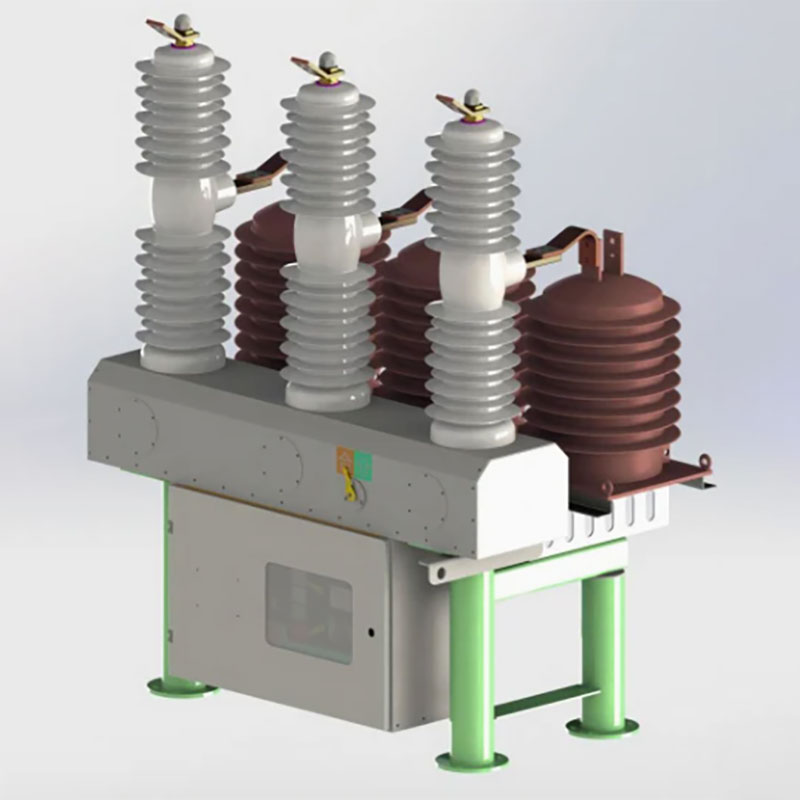

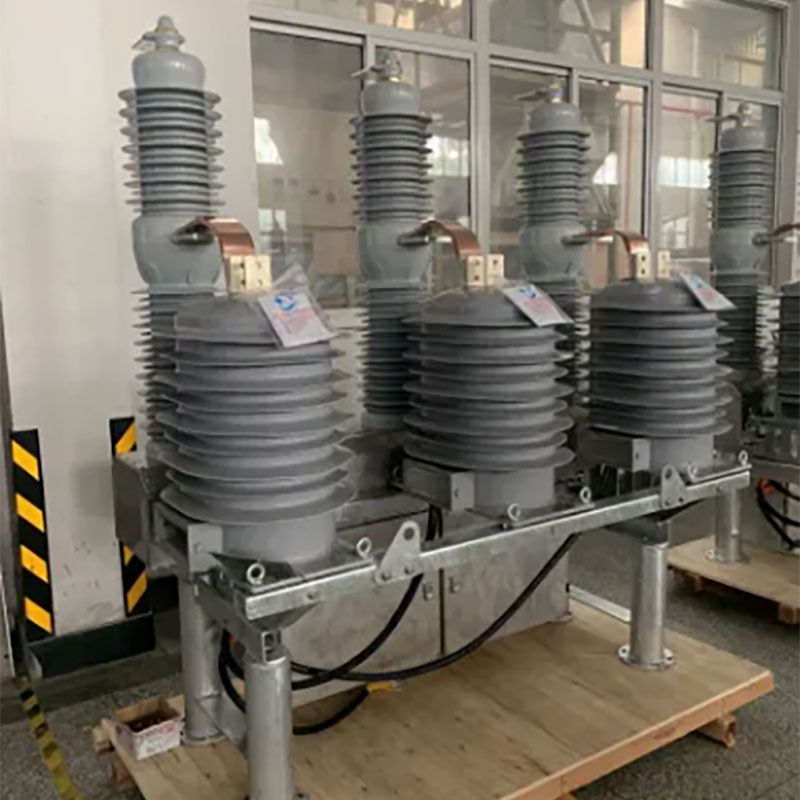

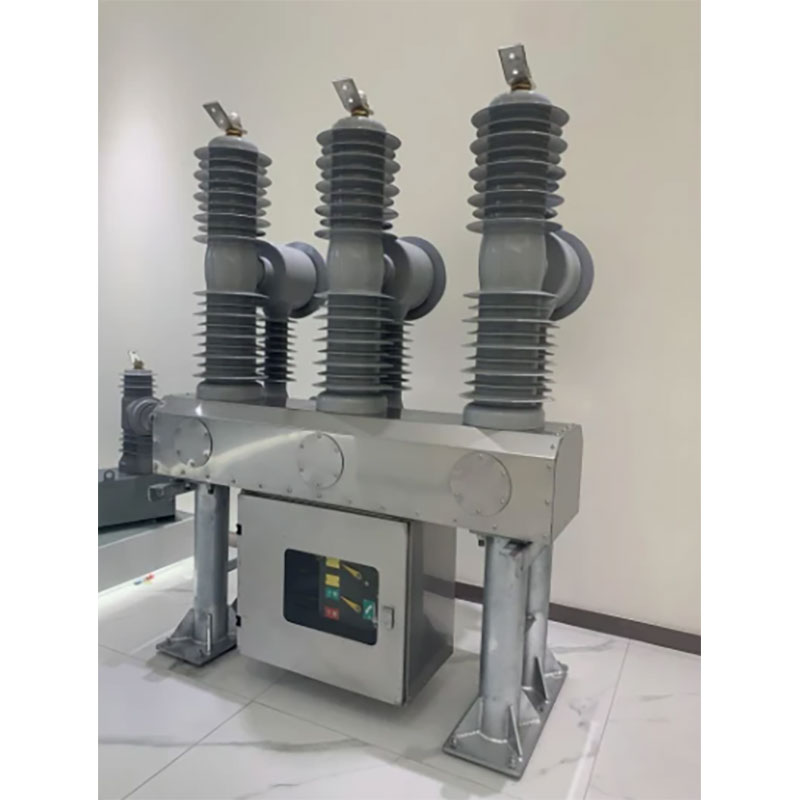

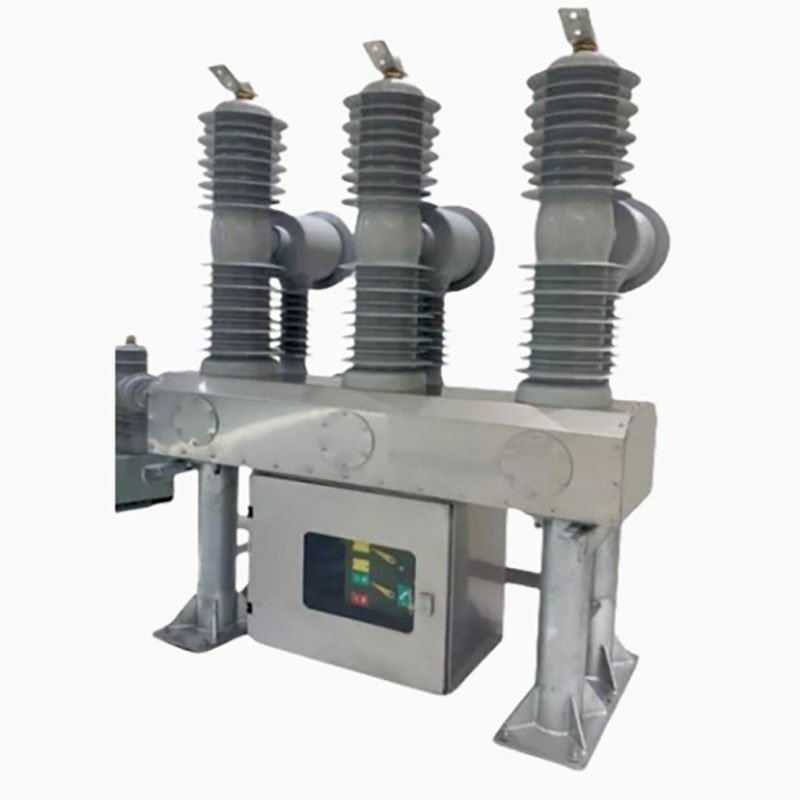

Сыртқы вакуумдық ажыратқыш

Dahu Electry шығарған сыртқы вакуумдық ажыратқышы - бұл 40,5 кВ-ны шығаратын сыртқы тарату қондырғысы.

Сұрау жіберу

Өнім Сипаттамасы

Ажыратқыштың негізгі корпусы вакуумды кетіру, қарапайым құрылым, күшті кедергі жасау және ұзақ қызмет ету мүмкіндігі. Полюс эпоксидті шайырдан / силикон резеңке композиттік оқшаулағыштан жасалған, май және SF6 газы жоқ, бұл қатты оқшауланған вакуумдық ажыратқыш қызғылт достыққа арналған.

Композициялық оқшаулау құрылымын қолданғаннан кейін, ашық ауада сөндіргіштер қалыпты жұмыс жағдайында ауаны және сойма қашықтығының талаптарына сәйкес келеді және ажыратқыштың көлемін, негізгі өткізгіш цикл вакуумды, негізгі өткізгіш цилиндрге, мысалы, фаза тек 300 мм-ге орнатылады. Электрлік электрлік қосылыстар - бұл жоғары сенімділігі бар барлық бекітілімдер.

Өнім туралы мәліметтер

Модуль механизмі

Модульдік механизм дизайны, жоғары стандартталған құрылым;

Механизмді жинауға / бөлшектеуге және оны сақтауға оңай;

Бөлшектердің саны азырақ жоғары сенімділік

Біріктірілген зарядтау тұтқасы, жұмыс ыңғайлы және оңай жасайды

Патшалық типтегі полюс

Қоршаған орта оқшаулағыш материал, PA66 жеңіл салмақ, жоғары диэлектрлік көрсеткіштер ұсынады;

Өнімдің өмірлік циклынан кейін қайта өңделетін және оңай жою;

Үнемді және сенімді;

Вакуумдық ажыратқыш

IEC және GB стандарттарының талаптарына толық сәйкес келеді;

Толқуды аяқтаңыз, модерацияны болдырмаңыз және қауіпсіздікті қамтамасыз ету;

Модульдік дизайн, жеткізілім уақыты қысқарған;

Кішкентай кіріспе және тамаша нәтиже;

Өнімділіктің артықшылығы

Өнім тұрақты магнит жұмысының механизмімен жабдықталған, механитпен жабдықталған, оның құрамы кәдімгі көктемгі жұмыс механизмімен, механикалық бөлшектердің саны азаяды, демек, коммутатордың сенімділігі едәуір жақсарады, механикалық өмір едәуір артуы мүмкін.

Негізгі техникалық сипаттамасы

Техникалық параметрлер
Жоқ	Зат			Бірлік	Бағалау
1	Номиналды кернеу			кв	40.5
2	Номиналды оқшаулау деңгей (теңіз деңгейі: 1000м)	1 минуттық қуат жиілік қарсы тұру Вольтаж	Құрғақ сынақ		95
			Ылғалды сынақ (жер) шетінде оқшаулау)		85
		Найзағай импульсі батпады кернеу (шың) 1.2 / 50US			200
3	Номиналды ток			A	1600/2500
4	Номиналды жиілік			Гез	50/60
5	Қысқа тұйықталу тогы			та	31.5
6	Номиналды операция тізбегі			O-0.3S-CO-180S- Co-180S-C
7	Қысқа тұйықталған ток үзілісі			рет	20
8	Бағаланған қысқа тұйықталу тогы (шыңы)			та	80
9	Ағымдағы ең жоғары шың				50
10	Қысқа мерзімге токқа төтеп беріледі				31.5
11	Толығымен бұзылған уақыт			S	<0.125
12	Қысқа тұйықталу ұзақтығы				4
13	Механикалық өмір			рет	10000
14	Номиналды операциялық кернеу және қосалқы тізбек Вольтаж			V	110/220

Ажыратқыштың механикалық сипаттамалары

Жоқ	Зат	Бірлік	Бағалау
1	Байланыс рұқсаты	мм	18 ± 1
2	Байланыс бойынша	мм	6 ± 1
3	Ашылу жылдамдығы	Ханым	1.6 ± 0.2
4	Жабылу жылдамдығы	Ханым	0,8 ± 0,2
5	Үш фазалық ашылу мен жабылудың бірден	Ханым	≤2
6	Фазалық қашықтық	мм	680 ± 2
7	Жабу уақытын жабу	Ханым	≤3
8	Әр фазалық өткізгіштің төзімділігі	нәресте	≤60
9	Жабу уақыты	Ханым	25 ~ 60
10	Ашылу уақыты	Ханым	20 ~ 50
11	Энергияны сақтау моторының қуат жиілігі	W	110
12	Energy Storeae қозғалтқышының номиналды кернеуі	V	220
13	Max./min.motor кернеуі		120% / 80%
14	Жұмыс кернеуін жабу		220
15	Макс. /Мин. Жұмыс кернеуінің жабылуы		120% / 80%
16	Номиналды ашылу кернеуі		220
17	Макс. /Мин. Жұмыс кернеуін ашу		120% / 65%

Жұмыс механизмінің техникалық параметрлері
Жоқ	Зат		Бірлік	Бағалау
1	Номиналды жұмыс кернеуі	Трипперді ашу	V	AC220
		Трипперді жабу		AC220
2	Номиналды қарсылық	Трипперді ашу	Ω	56
		Трипперді жабу		56
3	Номиналды шығыс қуат жиілігі	Трипперді ашу	W	320
		Трипперді жабу
4	Энергияны сақтау Моторлы қуат жиілігі			110
5	Мотор энергиясының номиналды кернеуі		V	AC220
6	Қуатты сақтау уақыты		S	≤10
