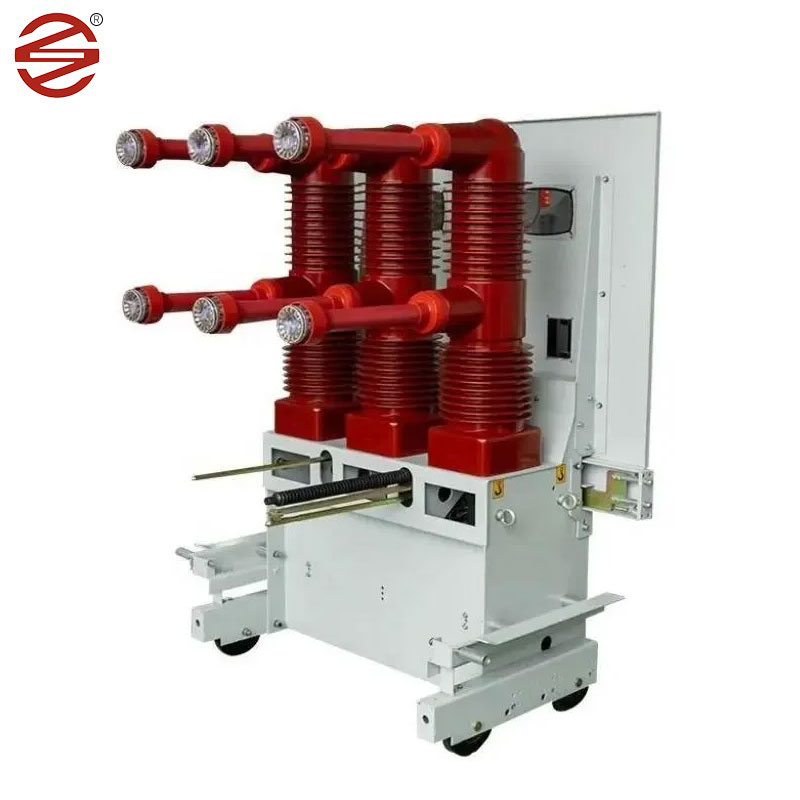

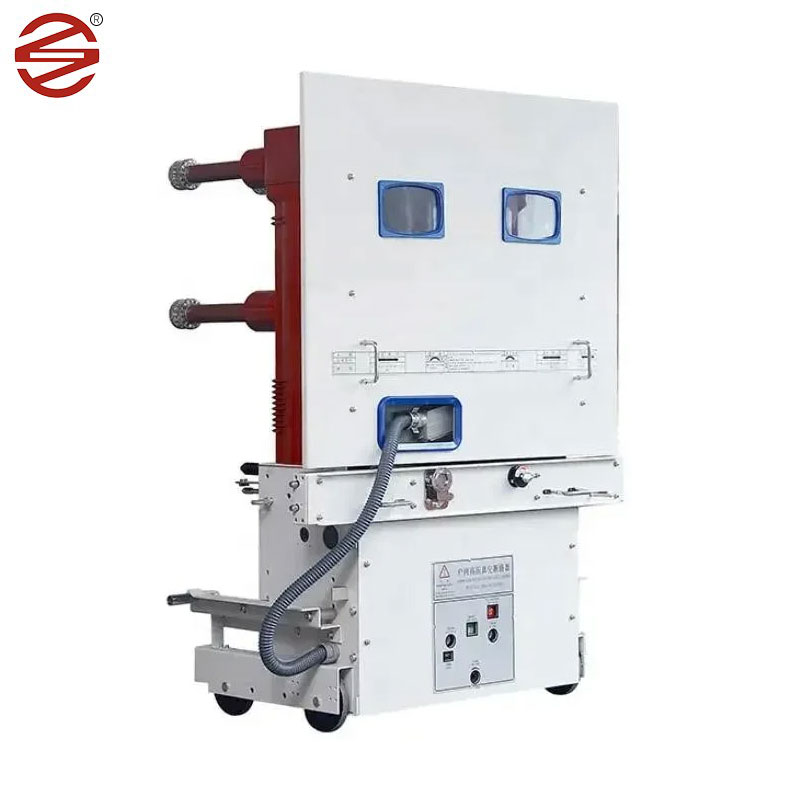

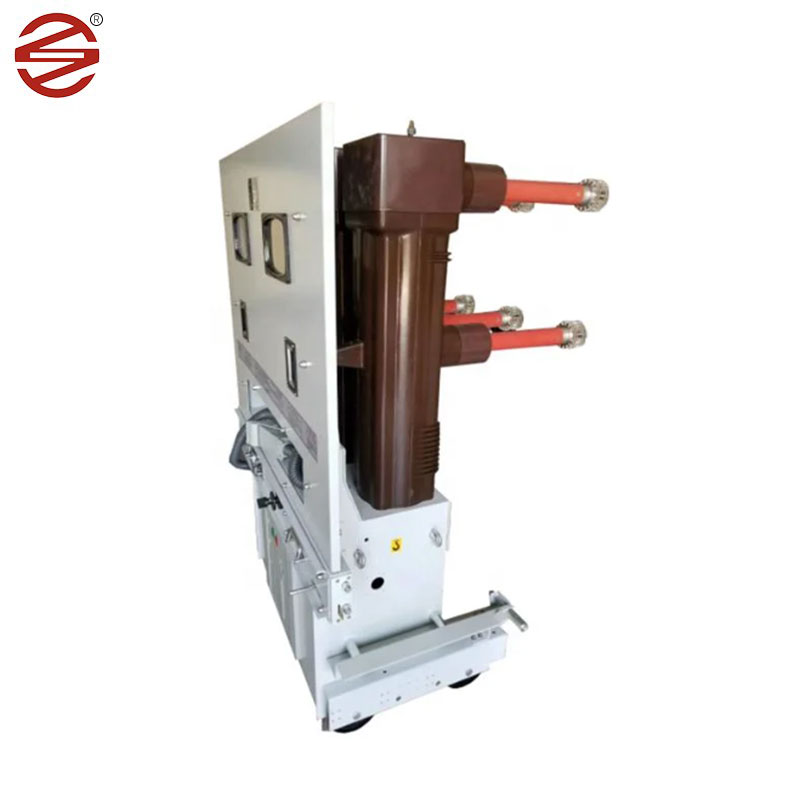

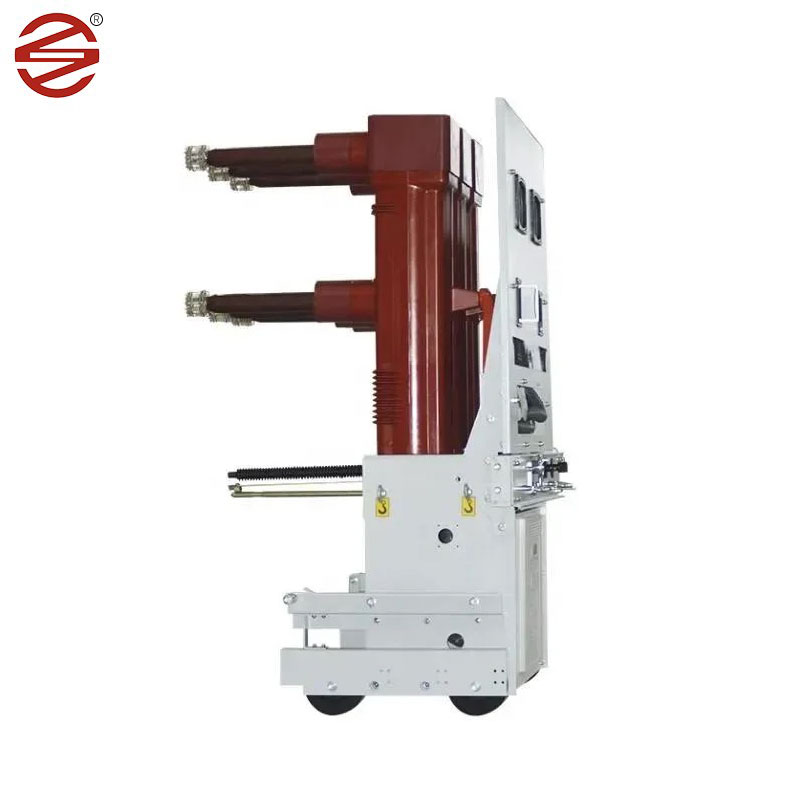

Dahu Electry шығарған 40.5 кВ стерлике сөндіргіші AC 50HZ, 40.5 кВ жүйесінің үш кезеңіне сәйкес келеді. Оны өндірістік және тау-кен кәсіпорындары, электр станциялары мен қосалқы станциялар үшін, электр станциялары мен қосалқы станциялары, ауыстырып-қосқыш, ағымдық ақаулардың шамадан тыс жүктелуі және жиі жұмыс істеуге жарамды. Бұл ажыратқыш ажыратқышты жұмыс істейтін және төмен орналастыру құрылымын қабылдайды, бұл ажыратқыштың тереңдігін тиімді азайтады. Композиттік оқшаулау құрылымын, үш фазалы доғалы сөндіру камерасын және байланысты зарядталған денені үш тәуелсіз эпоксидті шайырдың оқшаулағыш қабығымен бөледі.
Композиттік оқшаулау құрылымын қолданғаннан кейін, 40.5 кВ вакуумдық ажыратқыш ауа қашықтағы және креоход қашықтықының талаптарына сәйкес келеді және аудандық сөндіргіштің, негізгі өткізгіш цикл вакуумды, негізгі өткізгіш цилоптрукторлық және динамикалық және статикалық өткізгіш қосылыңыз, бұл фаза тек 300 мм. Электрлік электрлік қосылыстар - бұл жоғары сенімділігі бар барлық бекітілімдер.
Модуль механизмі
Модульдік механизм дизайны, жоғары стандартталған құрылым;
Механизмді жинауға / бөлшектеуге және оны сақтауға оңай;
Бөлшектердің саны азырақ жоғары сенімділік
Біріктірілген зарядтау тұтқасы, жұмыс ыңғайлы және оңай жасайды
Патшалық типтегі полюс
Қоршаған орта оқшаулағыш материал, PA66 жеңіл салмақ, жоғары диэлектрлік көрсеткіштер ұсынады;
Өнімдің өмірлік циклынан кейін қайта өңделетін және оңай жою;
Үнемді және сенімді;
Вакуумдық ажыратқыш
IEC және GB стандарттарының талаптарына толық сәйкес келеді;
Толқуды аяқтаңыз, модерацияны болдырмаңыз және қауіпсіздікті қамтамасыз ету;
Модульдік дизайн, жеткізілім уақыты қысқарған;
Кішкентай кіріспе және тамаша нәтиже;
Өнімділіктің артықшылығы
Өнім тұрақты магнит жұмысының механизмімен жабдықталған, механитпен жабдықталған, оның құрамы кәдімгі көктемгі жұмыс механизмімен, механикалық бөлшектердің саны азаяды, демек, коммутатордың сенімділігі едәуір жақсарады, механикалық өмір едәуір артуы мүмкін.
жоба | бірлік | Параметр | ||||
Номиналды кернеу | кв | 40.5 | ||||
Номиналды ток | A | 1250 | 1600 | 2000 2500 | ||
Қысқа тұйықталу тогы | та | 25 | 31.5 | 25 | 31.5 | |
Динамикалық тұрақты ток (шыңы) | та | 63 | 80 | 63 | 80 | |
4S Жылу тұрақты ток | та | 25 | 31.5 | 25 | 31.5 | |
Бағаланған қысқа тұйықталу тогы (ең жоғары мәні) | та | 63 | 80 | 63 | 80 | |
Қысқа тұйықталу тогының бұзылуы | Рет | 20 | ||||
Номиналды операциялық реттік | O-0.3 S-Co-180 S-CO | |||||
Номиналды оқшаулау деңгей |
1 кернеумен қуат жиілігі | кв | 95 | |||
Найзағай импульсі кернеу батырмасы (ең жоғары мән) | 185 | |||||
Механикалық өмір | Рет | 10000 | ||||
Біріктірілген біріктірілген банктің ашылуы және ағымдағы | A | 630 | ||||
Артқы-кері конденсатордың банкі ағымдағы | A | 400 | ||||
Энергияны сақтау Моторлы кернеу | V | Айным немесе ток, DC: 110; 220 | ||||
Энергия сақтау моторының рейтингі | W | ≤230 | ||||
Энергия сақтау моторының энергияны сақтау уақыты | S | ≤15 | ||||
Жабу және ашылатын катушкалар | V | Тұрақты ток: 110; 220 | ||||
Жабу және ашылатын катушкалар | A | 1.05 (110V) 0.96 (220 В) | ||||
Байланыс ашыңыз | мм | 20 ± 2 | ||||
Байланыс инсульт | мм | 7.5 ± 1.5 | ||||
Әр түрлі кезеңдердің үш фазалық үйлесімі | Ханым | ≤2 | ||||
Контактілерді жабу уақыты | Ханым | ≤3 | ||||
Электр тізбегінің негізгі кедергісі (қабырғаға контактілерді қоспағанда) | нәресте | ≤40 |
