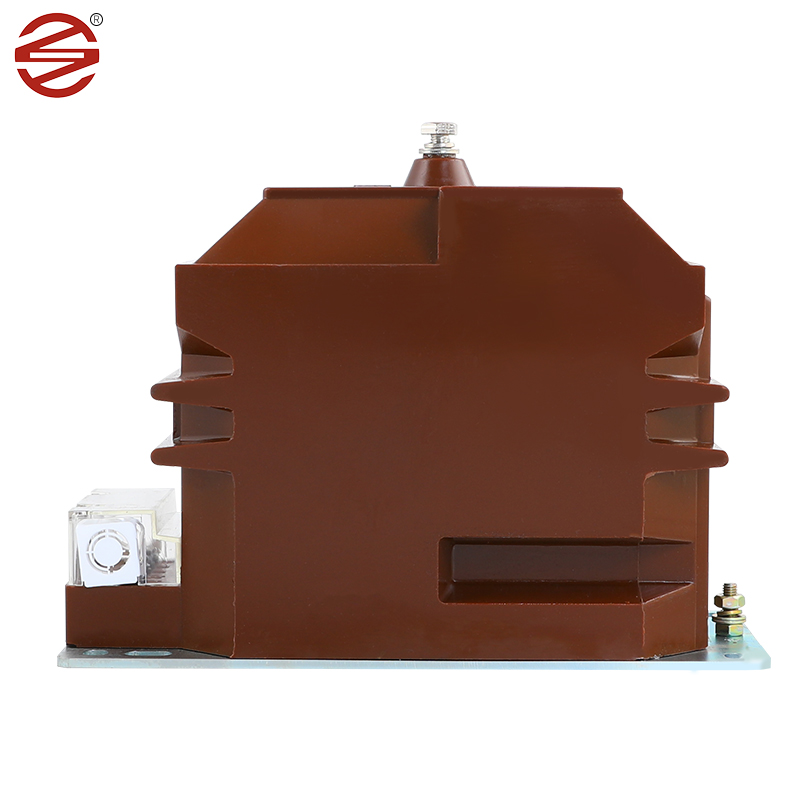

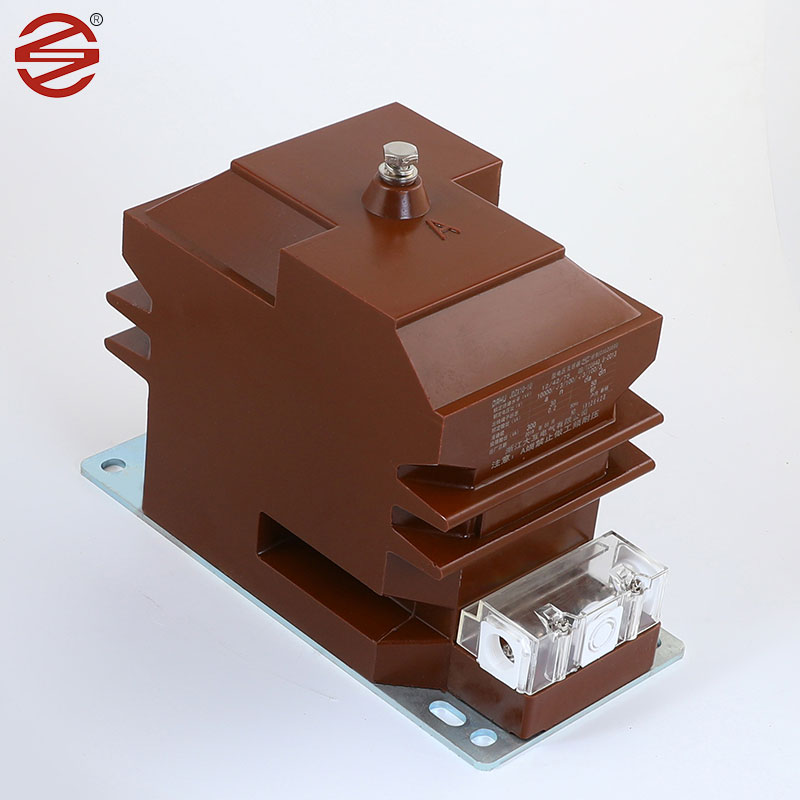

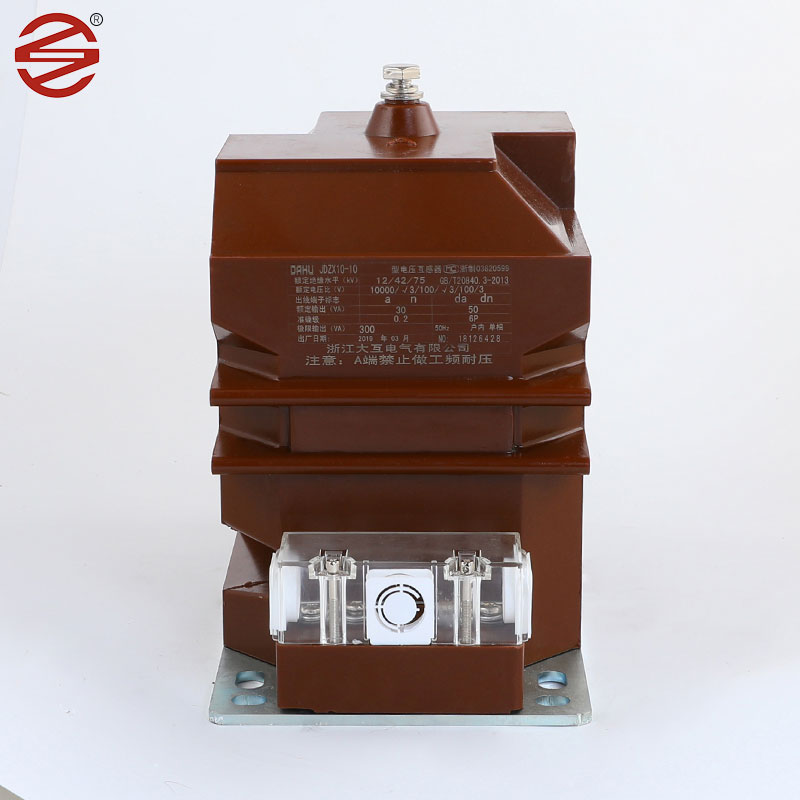

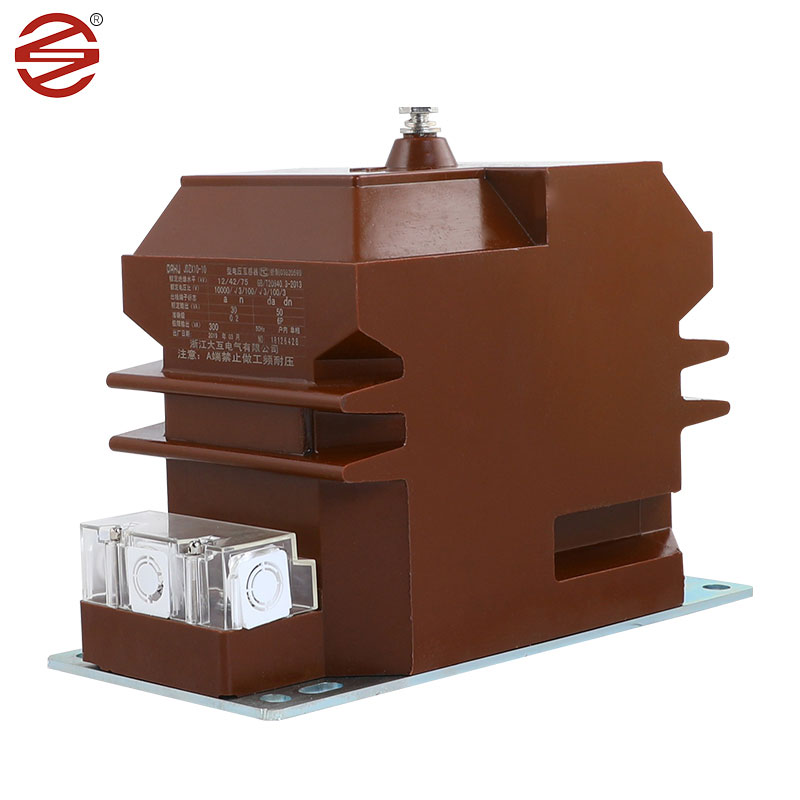

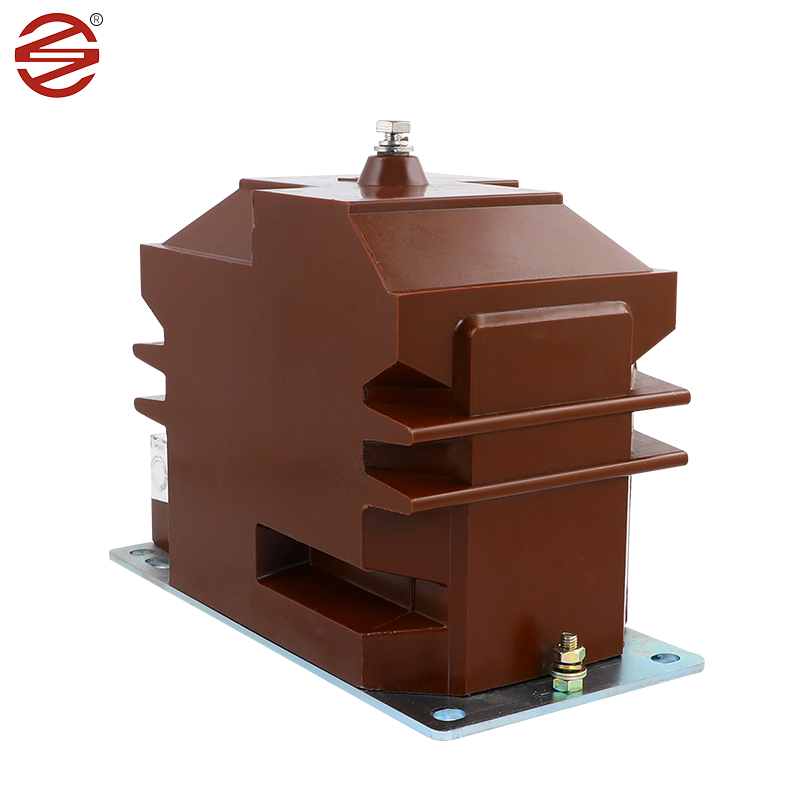

Кернеулі кернеу трансформаторы

Даху электр желісіне кіретін ішкі кернеу трансформаторы - бұл ағымдық ауыстырып-қосқыштар, электр энергиясын бақылау, электр энергиясының мониторингі және үш фазалы AC жүйелеріндегі қорғаныс релесті ретінде қызмет ететін жабық шкафтардағы ажырамас компонент. Оның берік дизайны және дәл функционалдығы оны электрмен жұмыс істеу қауіпсіздігі мен тиімділігін қамтамасыз етуде маңызды элемент жасайды.

Сұрау жіберу

Өнім Сипаттамасы

Суық илектелген кремний болат табалары: ішкі кернеу трансформаторы, әдетте, салқындатылған кремний болаттан жасалған метрлерді өзегі ретінде пайдаланады. Бұл материалдар суық иленген және керемет магниттік қасиеттері бар, мысалы, жоғары өткізгіштігі және төменгі өзек жоғалту сияқты керемет магниттік қасиеттері бар, бұл оларды қазіргі трансформаторлар үшін өте ыңғайлы етеді. Суық илектелген кремний болат парағын негізгі материал ретінде қолдана отырып, ағымдағы трансформатор энергияны үнемдеуге қол жеткізе алады, осылайша жүйенің тиімділігін арттырады. Басқа материалдармен салыстырғанда, салқындатылған кремний болаттан жасалған болат парақтарында төменгі гистерезис ілмектері мен магниттелу шығындары бар, бұл энергия қалдықтарын аз және қуатты аз тұтынуды білдіреді.

Эпокси шайыры: Эпоксидті шайырда керемет диэлектрлік қасиеттер мен механикалық беріктік бар, бұл ішкі кернеу трансформаторын оқшаулау материалының алғашқы таңдауы болып табылады. Эпокси кастингтері ішкі бөліктерді электрлік бөлшектерді және қоршаған орта факторларынан қорғайтын сенімді оқшаулауды ұсынады ..

Мыс: мыс өткізгіштер әдетте ішкі кернеу трансформаторындағы орамалар үшін қолданылады. Бұл материалдар жоғары электр өткізгіштік және механикалық беріктік ұсынады, бұл операциялық кернеулермен байланысты ағымдағы сигналдарды тиімді таратуға мүмкіндік береді.

Материал (эпоксидті шайыр): ішкі кернеу трансформаторы EPOXY шайырынан жасалған қоршауларды пайдаланыңыз, ол өте жақсы оқшауланған қасиеттері бар және қауіпсіз тізбектелген ток немесе кернеудің қиылысуына жол бермейді. Бұл сонымен қатар жоғары температура мен коррозияға төзімді және су өткізбейтін және ылғалдандыратын мүмкіндіктер үшін жақсы әсер етеді. Эпокси трансформаторлары жеңіл және майлы трансформаторлармен салыстырғанда орнату және оларды орнату оңай.

Өнімнің артықшылығы

Біздің өнім бұрандалары мен астыңғы тақтайшаларымыз ылғалдандыратын және дұрыстығы көп. Жылтырлығы жақсы.

1.	Қолдану	Ұлғайту
2.	Арнату	Үй ішінде.
3.	Оқшаулау	Шоты
4.	Басу	Кернеу индукциясы
5.	Құрылыс	Құрғақ типтегі эпоксидті шайыр
6.	Фазаның саны	SINGE фазасы (1 жиынтық = 3 нөмір)
7.	Жиілік	50 Гц
8.	Орнатылған монтаждау	Гетримдік құрылымға қолдау көрсету
9.	Жүйе бастапқы номиналды кернеу	11 кВ (фазадан кезең)
10.	Жүйенің бастапқы максималды кернеуі	12 кВ (фазадан кезең)
11.	Жүйелік жер	Тиімді жерге қосылды
12.	Негізгі оқшаулау (импульсация) Вольтаж)	75 кВ
13.	Қуат жиілігі кернеумен шектеседі	28 кВ
14.	Бастапқы ораманың бейтарап аяқталуы, үшін жерге тікелей қосылу	10 кВ-қа қарсы оқшауланған Төмен жиілікті тексеру.
15.	Қайталама ораманың түрі	Жалғыз орау
16.	Трансформация коэффициенті	11 кВ / 3 / 0.11 кВ / v3
17.	Қашықтық қашықтық	25 мм / кВ (минимум)
18.	Қайталанған қайталама жүктеме	7.5-тен 10 ВА
19.	Кернеу шектеу коэффициенті	1.2 30 секунд ішінде үздіксіз және 1,5
20.	Дәлдік класы	0,2 өлшеу үшін.
21.	Стандарт	Жобалау, өндіру, тестілеу, монтаждау және Орындау соңғы мәліметтерге сәйкес болуы керек IEC 61869-1 & IEC 61869-3 басылымдары.
