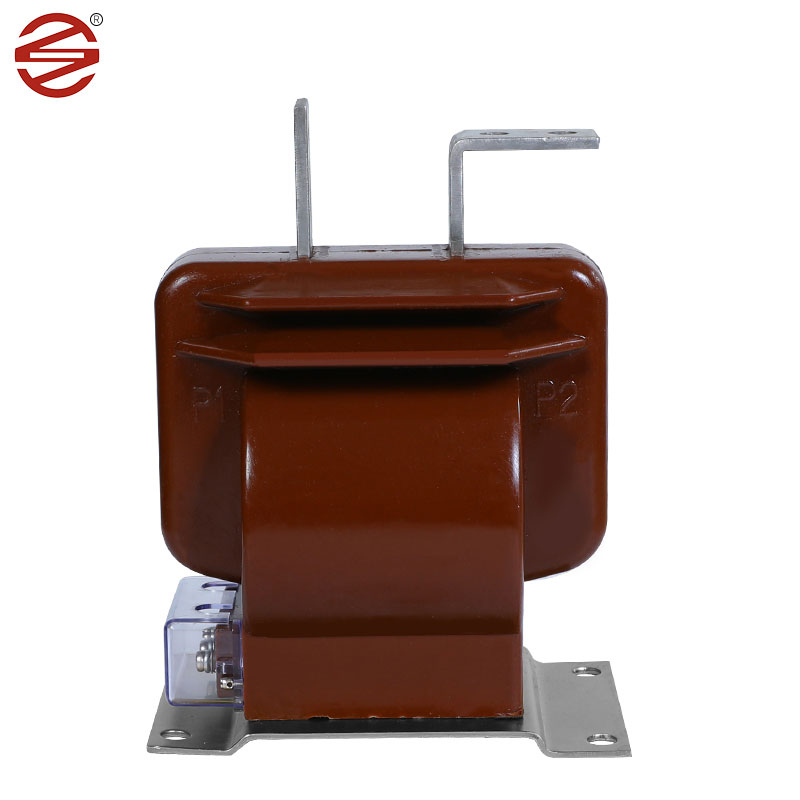

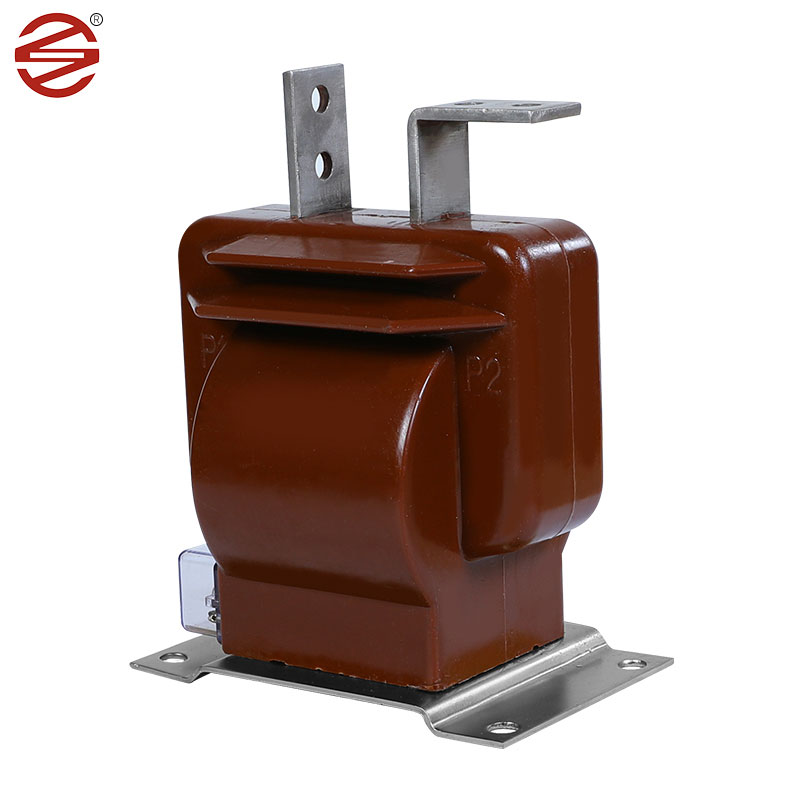

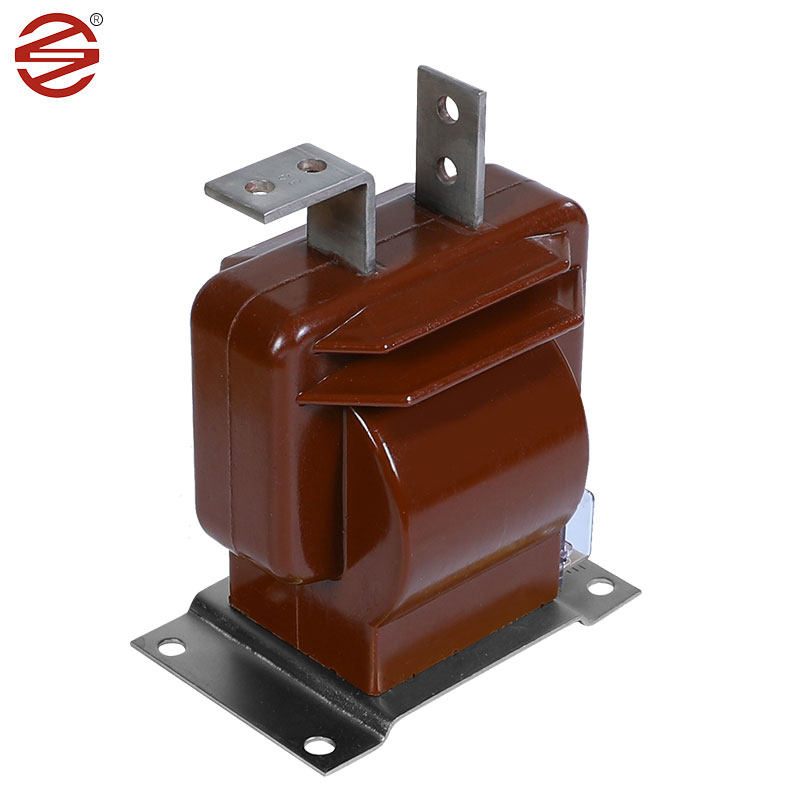

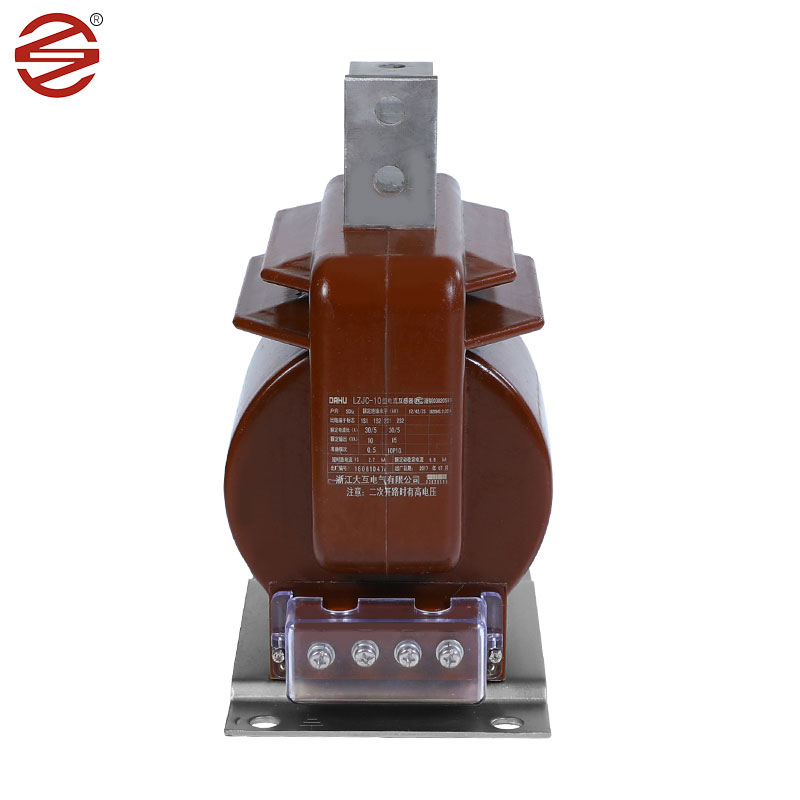

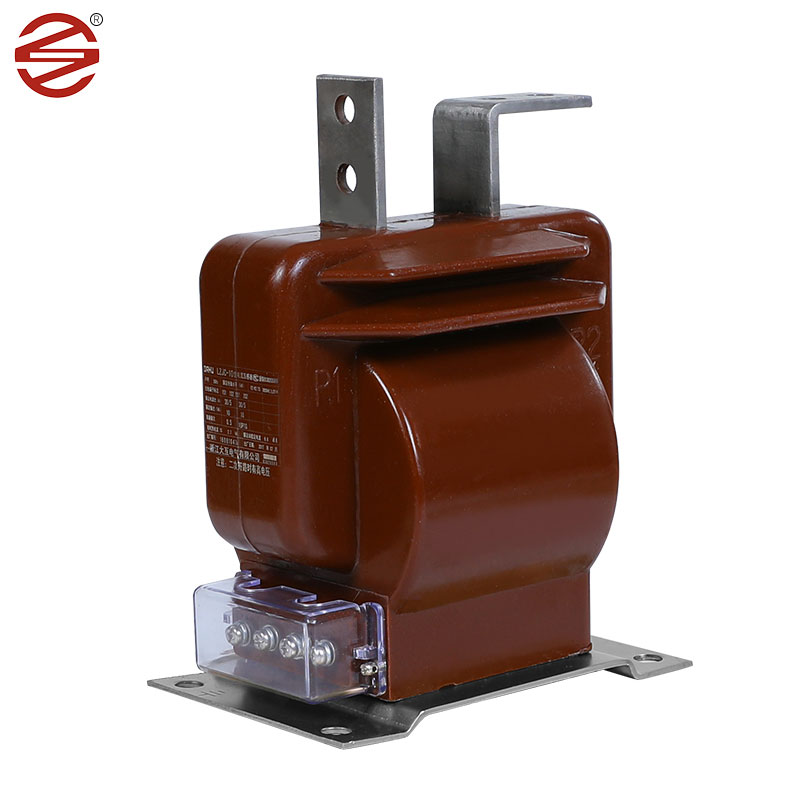

Ішкі ток трансформаторы

Dahu Electric - Қытайдағы әйгілі ішкі ток трансформаторының өндірушісі және жеткізушісі. Біздің зауыт ішкі ток трансформаторын өндіруге маманданған.

Сұрау жіберу

Өнім Сипаттамасы

Суық илектелген кремний болат парақтары: Ішкі ток трансформаторы әдетте өзегі ретінде суықтай илектелген кремний болат парақтарын пайдаланады. Бұл материалдар суықтай илектелген және жоғары өткізгіштік және төменгі ядро жоғалту сияқты тамаша магниттік қасиеттерге ие, бұл оларды ток трансформаторлары үшін өте қолайлы етеді. Негізгі материал ретінде суық прокатталған кремний болат парағын пайдалану арқылы ток трансформаторы энергияны тиімді тасымалдауға қол жеткізе алады, осылайша жүйенің тиімділігін арттырады. Басқа материалдармен салыстырғанда, суықтай илектелген кремний болат парақтарда гистерезис ілмектері мен магниттелу жоғалтулары төмен, бұл энергияның аз шығынын және аз қуат тұтынуын білдіреді.

Эпоксидті шайыр: Эпоксидті шайыр тамаша диэлектрлік қасиеттерге және механикалық беріктікке ие, ішкі ток трансформаторының оқшаулағыш материалының бірінші таңдауы болып табылады. Эпоксидті құймалар ішкі құрамдастарды электр тогының бұзылуынан және қоршаған орта факторларынан қорғайтын сенімді оқшаулауды қамтамасыз етеді.

Мыс: Мыс өткізгіштер әдетте ішкі ток трансформаторындағы орамдар үшін қолданылады. Бұл материалдар жұмыс кернеулеріне төтеп бере отырып, ток сигналдарын тиімді жіберуге мүмкіндік беретін жоғары электр өткізгіштік пен механикалық төзімділікті ұсынады.

Материал (эпоксидті шайыр): Ішкі ток трансформаторы эпоксидті шайырдан жасалған қоршауларды пайдаланады, ол тамаша оқшаулау қасиеттеріне ие және тізбектің қауіпсіз жұмысы үшін ток немесе кернеудің өтуіне жол бермейді. Ол сондай-ақ жоғары температура мен коррозияға төзімді және су өткізбейтін және ылғалдан қорғайтын мүмкіндіктер үшін жақсы герметикалық өнімділікке ие. Эпоксидті трансформаторлар майға батырылған трансформаторларға қарағанда жеңіл және орнату мен қызмет көрсету оңайырақ.

Өнім мәліметтері

DAHU ELECTRIC компаниясы жасаған ішкі ток трансформаторы бір фазалы және үш фазалы айнымалы ток жүйелерінде токты өлшеу, электр энергиясын бақылау және қорғаныс релесі үшін тірек ретінде қызмет ететін ішкі ажыратқыш шкафтардағы таптырмас компонент болып табылады. Оның берік дизайны мен нақты функционалдығы оны электрлік операциялардың қауіпсіздігі мен тиімділігін қамтамасыз етудің маңызды элементіне айналдырады.

Өнімнің артықшылығы

Бұрандалар мен астыңғы тақтайшаны біздің өніммен қаптау 8um/мин жетеді, бұл ылғалға төзімді және тот баспайды. Жылтырлығы жақсырақ.

1.	Қолдану	Өлшеу
2	Орнату	Ішкі
3.	Құрылыс	Құрғақ типті эпоксидті шайырлы құйма
4	Оқшаулау	Құйылған шайыр
5.	Фаза саны	Бойдақ
6.	Номиналды жиілік	50 Гц
7.	Жүйенің бастапқы номиналды кернеуі	11 кВ фазадан фазаға
8.	Максималды жүйе кернеуі	12 кВ фазадан фазаға
9.	Жүйені жерге қосу	Тиімді жерге тұйықталған
10.	Негізгі оқшаулау деңгейі (1,2/50 μ сек.	75 КВ
11.	Қуат жиілігіне төтеп беру кернеуі (1 мин.50 Гц)	28 КВ
12. 13.	Арақатынас: 11кВ фидер Негізгі	10-20/5А Бірыңғай орам
14.	Екінші	Бірыңғай орам
15.	Дәлдік класы	Өлшеу үшін 0,2/0,25
16.	Жүктеме а) өлшеу үшін	7,5-10 ВА
17.	Қысқа мерзімді ағымдағы рейтинг	1 сек үшін ең аз 10 кА
18.	Кеңейтілген ағымдағы рейтинг	Номиналды токтың 120%
19.	Ағымдағыдан жоғары рейтинг	<10А
20.	Шығу қашықтығы	25 мм/КВ (ең аз
21.	Стандартты	Дизайн, өндіру, сынақтан өткізу, орнату және Өнімділік сәйкес болуы керек IBC 61869-1 &IEC соңғы шығарылымдары 61869-2
