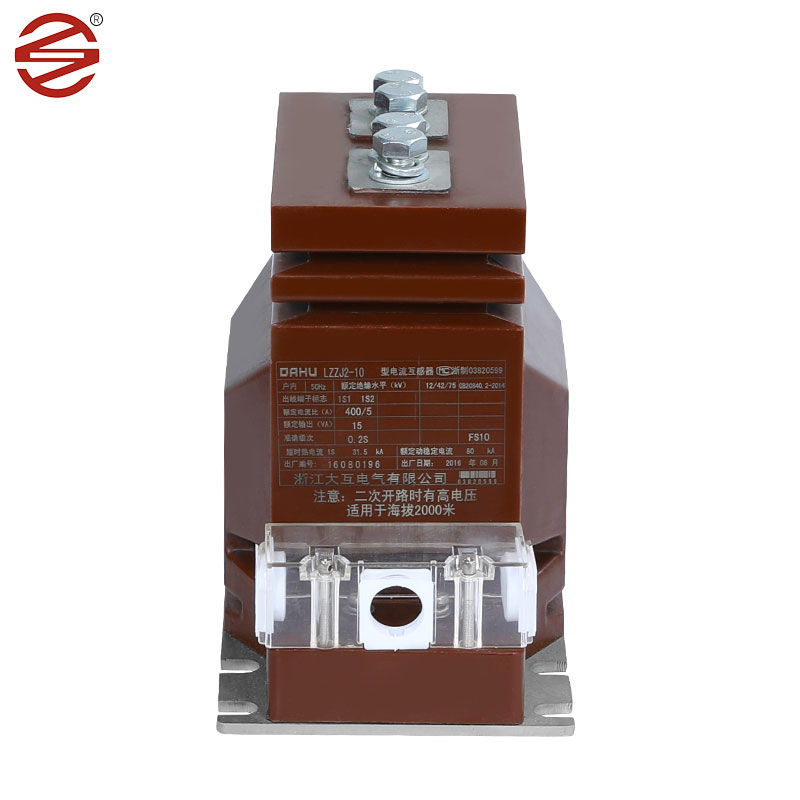

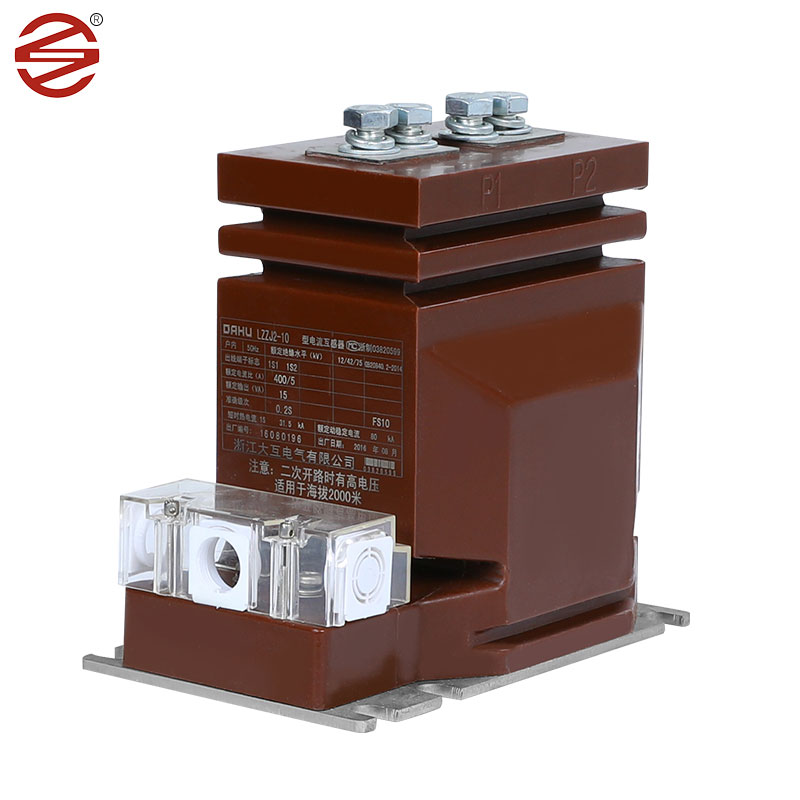

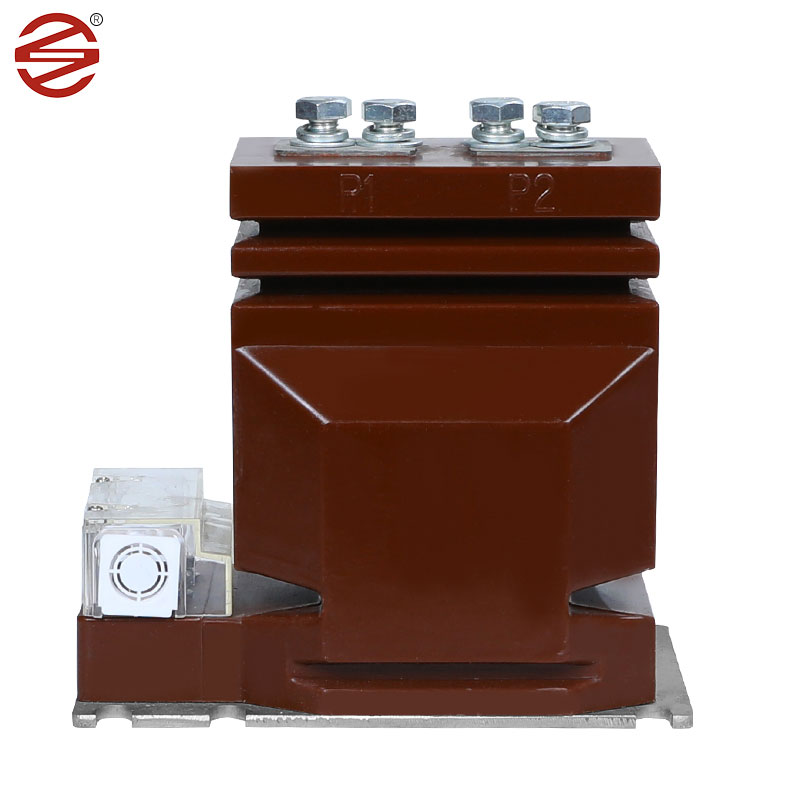

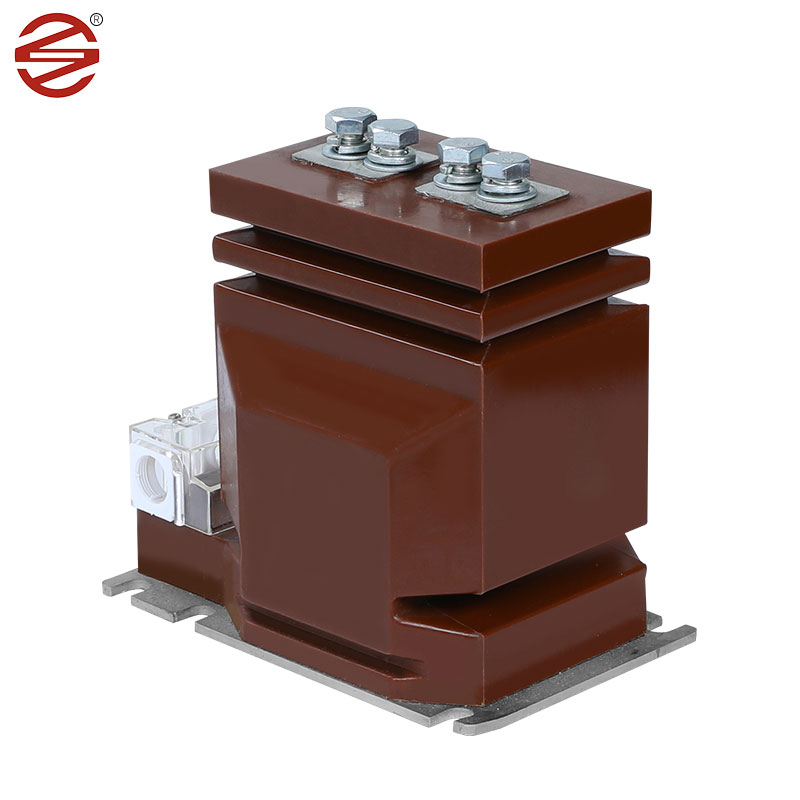

11кВ электрлік ток трансформаторы

Dahu Electric 11кв ток трансформаторы бір фазалы және үш фазалы айнымалы ток жүйелеріндегі токты өлшеу, электр энергиясын бақылау және қорғаныс релесі үшін қуатты шешімді қамтамасыз ететін ішкі коммутатор шкафында маңызды рөл атқарады. Бұл жүйелер 50Гц немесе 60Гц жиіліктерде үздіксіз жұмыс істейді, 12кВ дейінгі жабдық кернеулеріне арналған электрлік талаптардың кең ауқымын қанағаттандырады.

Сұрау жіберу

Өнім Сипаттамасы

Суық илектелген кремний болат парақтары: Dahu Electric 11kv ток трансформаторы әдетте өзегі үшін суықтай илектелген кремний болат парақтарын пайдаланады. Бұл материалдар суықтай илектелген және жоғары өткізгіштік және төменгі ядро жоғалту сияқты тамаша магниттік қасиеттерге ие, бұл оларды ток трансформаторлары үшін өте қолайлы етеді. Негізгі материал ретінде суық илектелген кремний болат парағын пайдалану арқылы ток трансформаторы энергияны тиімді тасымалдауға қол жеткізе алады, осылайша жүйенің тиімділігін арттырады. Басқа материалдармен салыстырғанда, суықтай илектелген кремний болат парақтарда гистерезис ілмектері мен магниттелу жоғалтулары аз болады, бұл энергияның аз шығынын және қуатты аз тұтынуды білдіреді. Сондықтан осы материалды пайдаланатын ток трансформаторы жүйенің пайдалану құнын төмендетіп, жабдықтың қызмет ету мерзімін ұзарта алады. Тұтастай алғанда, суықтай илектелген кремний болат парақтар энергия беру және қуатты өлшеу үшін сенімді қолдауды қамтамасыз ететін энергетикалық жүйелерде маңызды рөл атқарады.

Эпоксидті шайыр: Эпоксидті шайыр тамаша диэлектрлік қасиеттерге және механикалық беріктікке ие, 11кВ ток трансформаторының оқшаулағыш материалының бірінші таңдауы болып табылады. Эпоксидті құймалар ішкі құрамдастарды электр тогының бұзылуынан және қоршаған орта факторларынан қорғайтын сенімді оқшаулауды қамтамасыз етеді.

Мыс : Мыс өткізгіштер әдетте 11кВ ток трансформаторларында орамдар үшін қолданылады. Бұл материалдар жұмыс кернеулеріне төтеп бере отырып, ток сигналдарын тиімді жіберуге мүмкіндік беретін жоғары электр өткізгіштік пен механикалық төзімділікті ұсынады.

Материал (эпоксидті шайыр): 11кВ ток трансформаторлары эпоксидті шайырдан жасалған қоршауларға орналастырылған. Эпоксидті шайыр тамаша оқшаулау қасиеттеріне ие, тізбектің қауіпсіз жұмысын қамтамасыз ету үшін ток немесе кернеудің қиылысуын тиімді болдырмайды.

Ол жоғары температураға төзімді және жоғары температуралық ортада жұмыс талаптарына бейімделе алады. Ол коррозияға жақсы төзімділікке ие, кейбір химиялық заттардың эрозиясына қарсы тұра алады және трансформатордың қызмет ету мерзімін ұзартады.

Ол жақсы герметикалық өнімділікке ие, сондықтан эпоксидті трансформатор әдетте жақсы су өткізбейтін және ылғал өткізбейтін өнімділікке ие және ылғалды ортада қолдануға жарамды. Дәстүрлі майға батырылған трансформаторлармен салыстырғанда, эпоксидті трансформаторлардың салмағы әдетте жеңілірек және орнату мен қызмет көрсету оңай. .

Dahu Electric 11 кв ток трансформаторының параметрі

1.	Қолдану	Өлшеу
2	Орнату	Ішкі
3.	Құрылыс	Құрғақ типті эпоксидті шайырлы құйма
4	Оқшаулау	Құйылған шайыр
5.	Фаза саны	Бойдақ
6.	Номиналды жиілік	50 Гц
7.	Жүйенің бастапқы номиналды кернеуі	11 кВ фазадан фазаға
8.	Максималды жүйе кернеуі	12 кВ фазадан фазаға
9.	Жүйені жерге қосу	Тиімді жерге тұйықталған
10.	Негізгі оқшаулау деңгейі (1,2/50 μ сек.	75 КВ
11.	Қуат жиілігіне төтеп беру кернеуі (1 мин.50 Гц)	28 КВ
12. 13.	Арақатынас: 11кВ фидер Негізгі	10-20/5А Бірыңғай орам
14.	Екіншілік	Бірыңғай орам
15.	Дәлдік класы	Өлшеу үшін 0,2/0,25
16.	Жүктеме а) өлшеу үшін	7,5-10 ВА
17.	Қысқа мерзімді ағымдағы рейтинг	1 сек үшін ең аз 10 кА
18.	Кеңейтілген ағымдағы рейтинг	Номиналды токтың 120%
19.	Ағымдағыдан жоғары рейтинг	<10А
20.	Шығу қашықтығы	25 мм/КВ (ең аз
21.	Стандартты	Дизайн, өндіру, сынақтан өткізу, орнату және Өнімділік сәйкес болуы керек IBC 61869-1 &IEC соңғы шығарылымдары 61869-2
