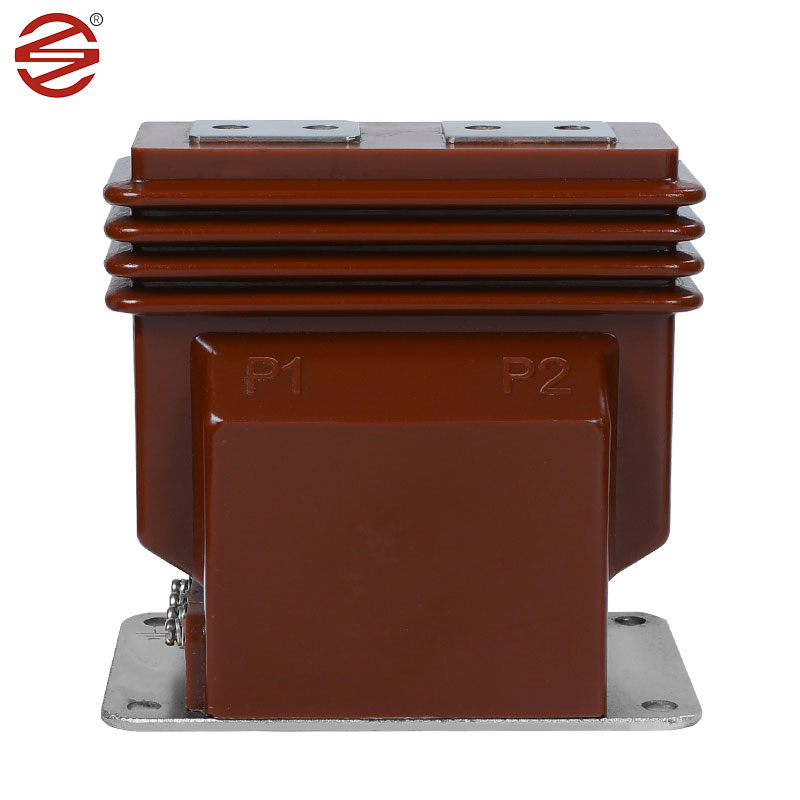

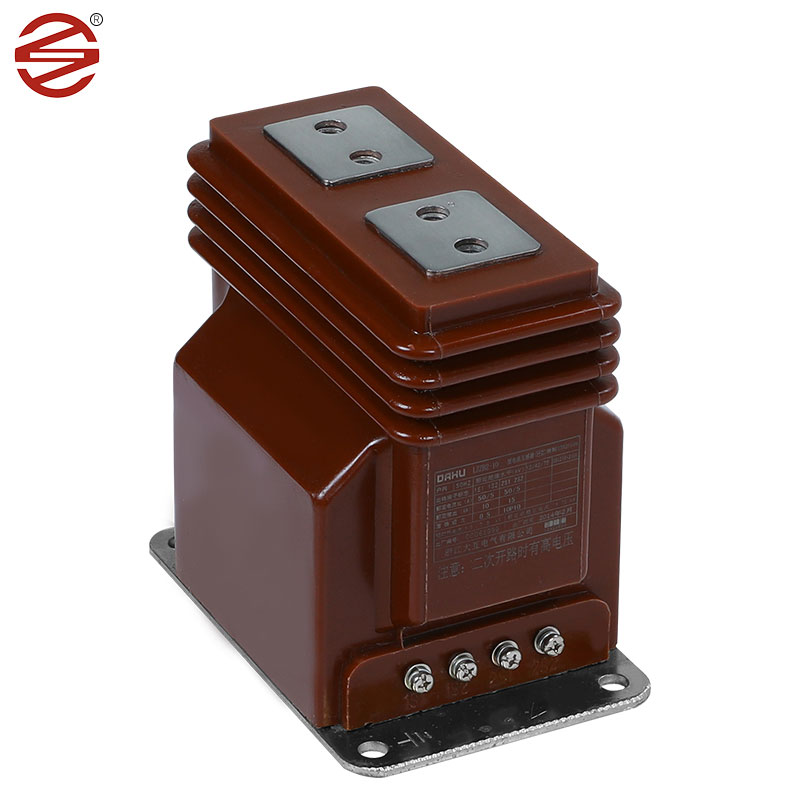

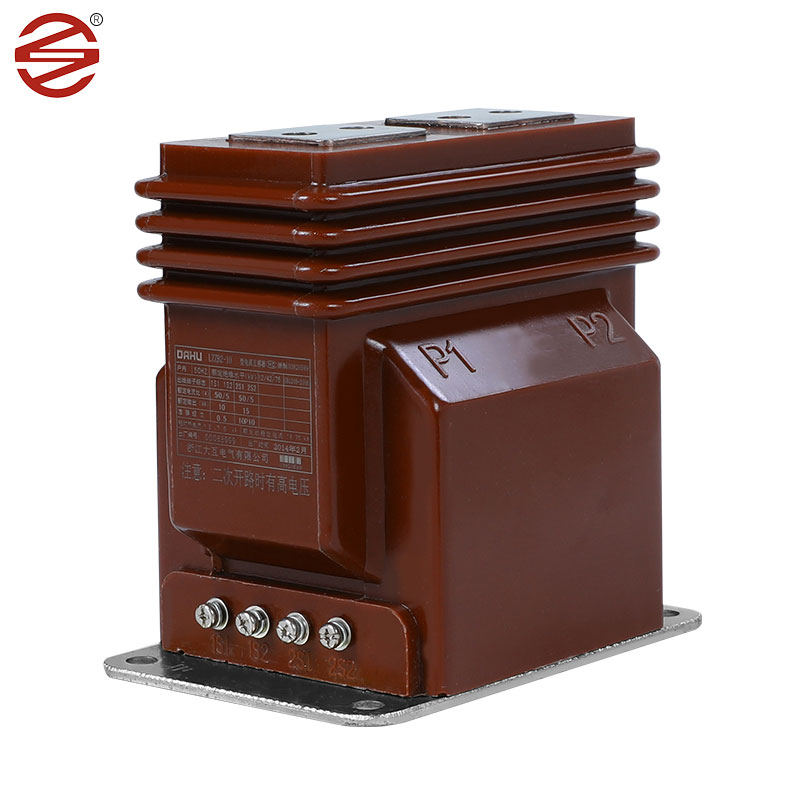

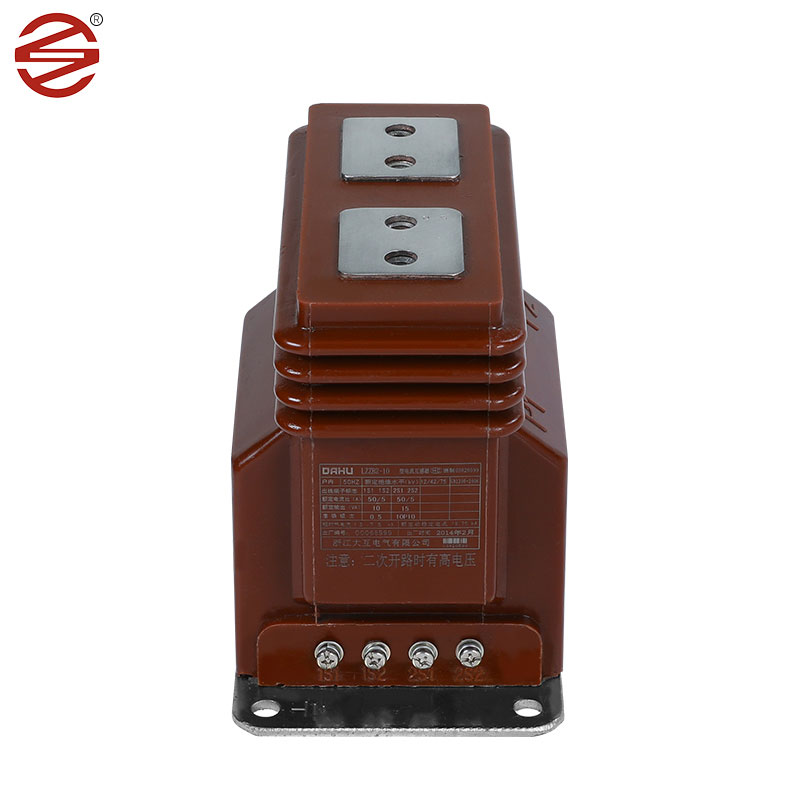

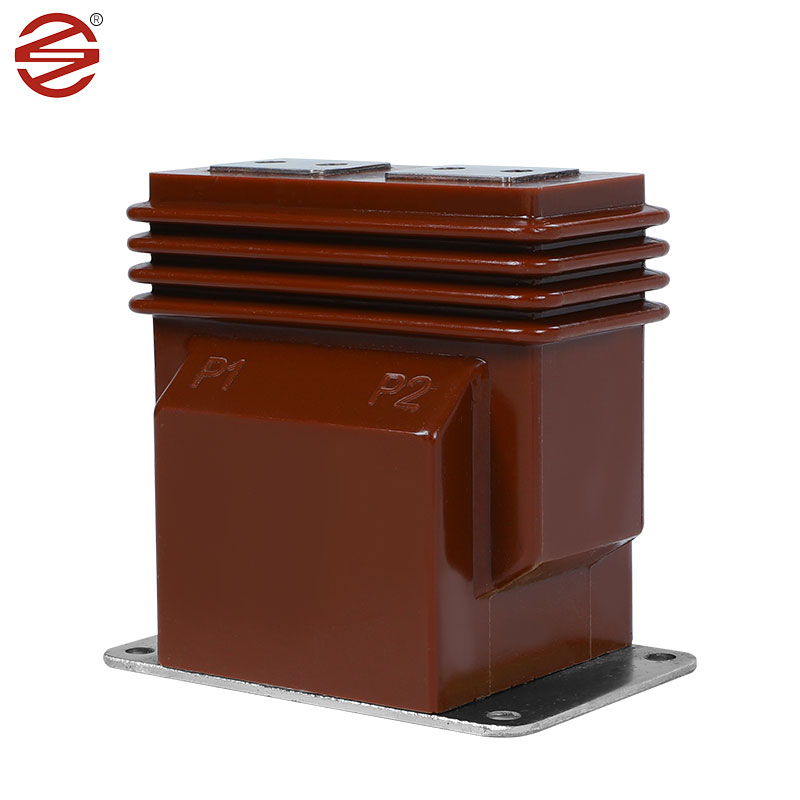

10 кв электрлік ток трансформаторы

10 кв электрлік ток трансформаторы бір фазалы және үш фазалы айнымалы ток жүйелерінде токты өлшеу, электр энергиясын бақылау және қорғаныс релесі үшін сенімді шешімдерді ұсына отырып, ішкі коммутатор шкафтарында маңызды рөл атқарады. Бұл жүйелер 50 Гц немесе 60 Гц жиілікте үздіксіз жұмыс істейді, жабдық кернеуі 12 кВ дейін жететін электр қажеттіліктерінің кең ауқымын қанағаттандырады.

Сұрау жіберу

Өнім Сипаттамасы

Суық илектелген кремний болат парақтары: 10кВ ток трансформаторлары әдетте өзегі үшін суықтай илектелген кремний болат парақтарын пайдаланады. Бұл материалдар жоғары өткізгіштік және төменгі ядро жоғалту сияқты тамаша магниттік қасиеттерге ие, энергияның тиімді тасымалдануын және қуаттың аз шығынын қамтамасыз етеді.

Эпоксидті шайыр: Эпоксидті шайыр жоғары диэлектрлік қасиеттері мен механикалық беріктігіне байланысты 10 кВ ток трансформаторлары үшін таңдаулы оқшаулағыш материал болып табылады. Эпоксидті шайыр құю сенімді оқшаулауды қамтамасыз етеді, ішкі компоненттерді электрлік бұзылудан және қоршаған орта факторларынан қорғайды.

Мыс : Мыс өткізгіштер әдетте 10кВ ток трансформаторларында орамдар үшін қолданылады. Бұл материалдар жұмыс кернеулеріне төтеп бере отырып, ток сигналдарын тиімді жіберуге мүмкіндік беретін жоғары электр өткізгіштік пен механикалық төзімділікті ұсынады.

Материал (эпоксидті шайыр): 10кВ ток трансформаторлары эпоксидті шайырдан жасалған қоршауларға орналастырылған. Эпоксидті шайыр тамаша оқшаулау қасиеттеріне ие, тізбектің қауіпсіз жұмысын қамтамасыз ету үшін ток немесе кернеудің өтуін тиімді болдырмайды. Ол жоғары температураға төзімді және жоғары температуралық ортада жұмыс талаптарына бейімделе алады.

Ол жақсы коррозияға төзімділікке ие, кейбір химиялық заттардың эрозиясына қарсы тұра алады және трансформатордың қызмет ету мерзімін ұзартады. Ол жақсы герметикалық өнімділікке ие, сондықтан эпоксидті трансформатор әдетте жақсы су өткізбейтін және ылғалға төзімді және ылғалды жерде қолдануға жарамды. Орталар. Дәстүрлі майға батырылған трансформаторлармен салыстырғанда эпоксидті трансформаторлардың салмағы әдетте жеңілірек және орнату мен қызмет көрсету оңай.

Электр 10 кв ток трансформаторының параметрі

1.	Қолдану	Өлшеу
2.	Орнату	Ішкі.
3.	Құрылыс	Құрғақ типті эпоксидті шайырлы құйма
4.	Оқшаулау	Құйылған шайыр
5.	Фаза саны	Бойдақ
6.	Номиналды жиілік	50Гц
7.	Жүйенің бастапқы номиналды кернеуі	50Гц
7.	Жүйенің бастапқы номиналды кернеуі	11 кВ фазадан фазаға
8.	Максималды жүйе кернеуі	12кВ фазадан фазаға
9.	Жүйені жерге қосу	Тиімді жерге тұйықталған
10.	Негізгі оқшаулау деңгейі (1,2/50μ сек.)	75 КВ
11.	Қуат жиілігіне төтеп беру кернеуі (1 мин.50 Гц).	28 КВ
12. 13.	Арақатынас: 11кВ фидер Негізгі	10-20/5А Жалғыз орама
14.	Екінші	Бірыңғай орам
15.	Дәлдік класы	Өлшеу үшін 0,2/0,2С
16.	Жүктеме: a) Өлшеу үшін	7,5-10 ВА
17.	Қысқа мерзімді ағымдағы рейтинг	1 сек үшін ең аз 10 кА.
18.	Кеңейтілген ағымдағы рейтинг	Номиналды токтың 120%
19.	Ағымдағыдан жоғары рейтинг	<10А
20.	Шығу қашықтығы	25 мм/КВ (ең аз)
21.	Стандартты	Дизайн, өндіру, сынақтан өткізу, орнату және Өнімділік сәйкес болуы керек IEC 61869-1 & IEC соңғы басылымдары 61869-2.
