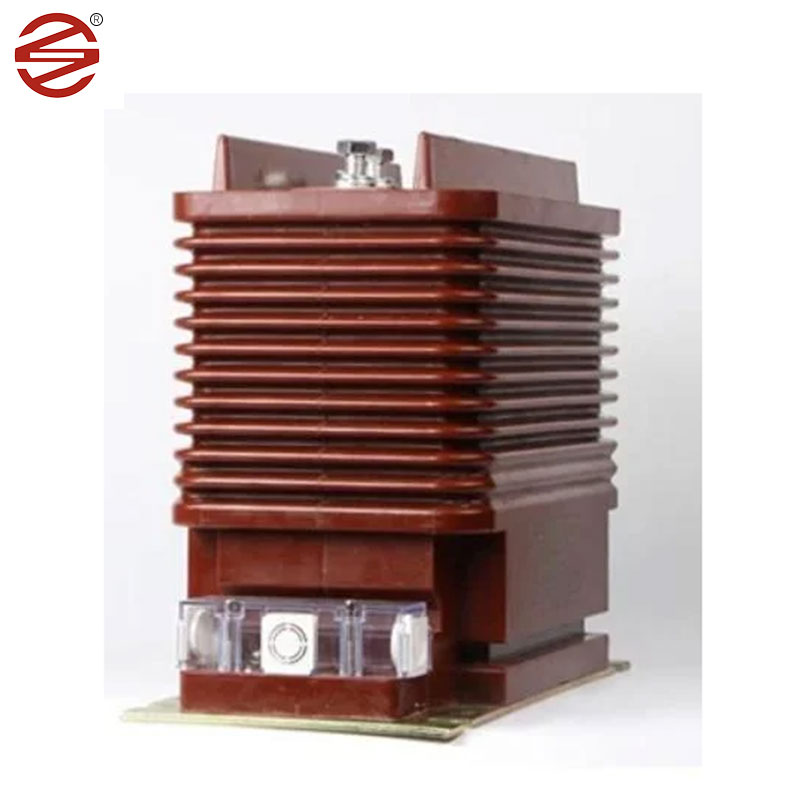

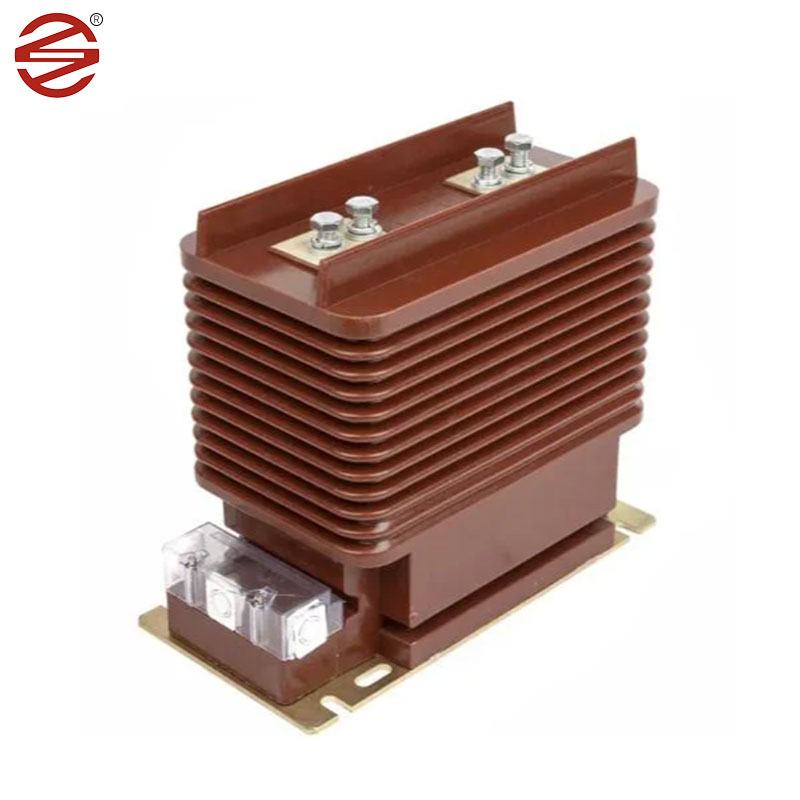

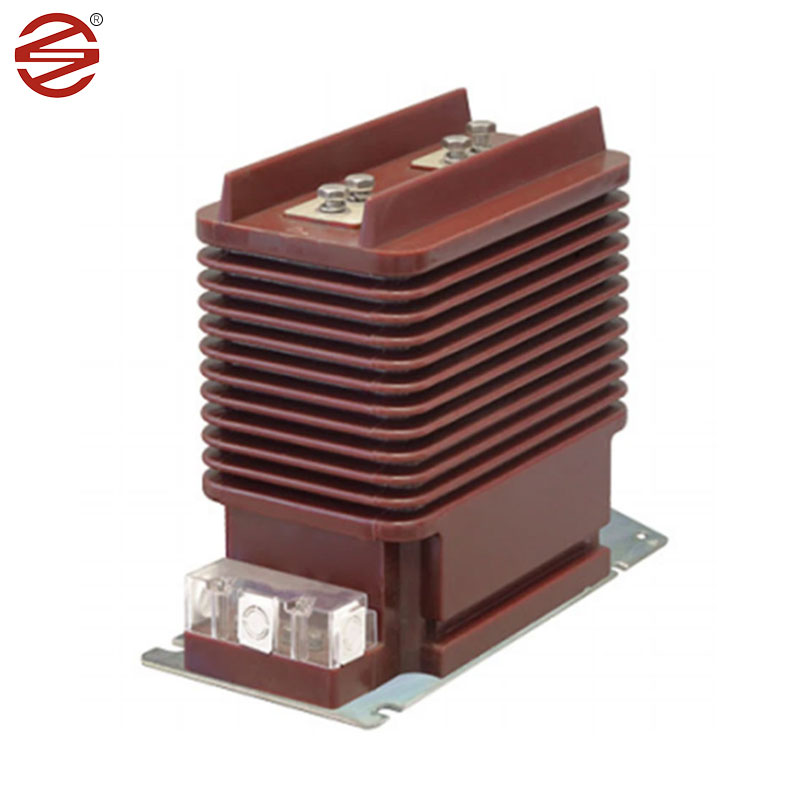

20 кв ток трансформаторы

DAHU ELECTRIC компаниясы шығарған 20 кВ ток трансформаторы қазіргі заманғы электр жүйелерінде шешуші рөл атқара отырып, ішкі коммутатор шкафтарында таптырмас компонент ретінде ерекшеленеді. Оның көп қырлы функциялары электр энергиясын бақылау және бір фазалы және үш фазалы айнымалы ток жүйелеріндегі қорғаныс релелерінің үздіксіз жұмысы сияқты өмірлік маңызды міндеттерді қамтитын жай ғана токты өлшеуден әлдеқайда кең.

Сұрау жіберу

Өнім Сипаттамасы

Функционалдық қабілетінен басқа, DAHU ELECTRIC компаниясының 20 кВ ток трансформаторы сапа мен инновацияға деген ұмтылысты көрсетеді. Оның жетілдірілген мүмкіндіктері, қатаң тестілеумен және салалық стандарттарға сәйкестігімен бірге оның өнімділігі мен сенімділігіне сенімділік береді.

Суық илектелген кремний болат қаңылтыр: 20кВ ток трансформаторы тамаша магниттік қасиеттеріне байланысты өзегі ретінде суықтай иленген кремний болат парағын пайдаланады. Бұл материалдар жоғары өткізгіштік пен ядроның аз шығынын көрсетеді, бұл оларды энергияны тиімді тасымалдау үшін тамаша етеді. Басқа опциялармен салыстырғанда оларда гистерезис ілмектері мен магниттелу ысыраптары аз болады, нәтижесінде энергия шығыны аз болады және қуат тұтыну азаяды.

Эпоксидті шайыр: Эпоксидті шайыр - тамаша диэлектрлік қасиеттері мен механикалық беріктігі арқасында әртүрлі салаларда әмбебап және кеңінен қолданылатын материал. Ол әсіресе 20 кВ ток трансформаторлары үшін негізгі оқшаулау материалы ретінде қолайлы.

Эпоксидті шайырдың диэлектрлік қасиеттері оның электр тогының ағынына қарсы тұру қабілетіне жатады. Бұл қасиет электр жабдықтарының қауіпсіз және тиімді жұмысын қамтамасыз етуде шешуші мәнге ие. Эпоксидті шайырдың жоғары диэлектрлік беріктігі оның жоғары кернеу деңгейіне бұзылмай төтеп беруге мүмкіндік береді, бұл оны ток трансформаторларында оқшаулау үшін тамаша таңдау жасайды.

Эпоксидті шайырдың диэлектрлік қасиеттерінен басқа, ерекше механикалық беріктігі бар. Оның жоғары созылу беріктігі бар, яғни ол деформациясыз немесе бұзылмай айтарлықтай механикалық кернеуге төтеп бере алады. Бұл ток трансформаторларының ішкі құрамдастарын сыртқы күштер мен тербелістерден қорғауда оны жоғары сенімді етеді.

Қалыптарға эпоксидті шайырды құю арқылы жасалған эпоксидті құймалар ток трансформаторларын сенімді оқшаулауды қамтамасыз етеді. Құю процесі электр тогының бұзылуын және ағып кетуін тиімді болдырмайтын біркелкі және біркелкі оқшаулау қабатын қамтамасыз етеді. Бұл оқшаулау қабаты сонымен қатар ылғал, шаң және химиялық заттар сияқты қоршаған орта факторларына қарсы тосқауыл ретінде әрекет етеді, ішкі компоненттердің қорғанысын одан әрі арттырады.

Мыс : Мыс өткізгіштер әдетте 20кВ ток трансформаторларында орамдар үшін қолданылады. Бұл материалдар жұмыс кернеулеріне төтеп бере отырып, ток сигналдарын тиімді жіберуге мүмкіндік беретін жоғары электр өткізгіштік пен механикалық төзімділікті ұсынады.

Өнім параметрі

1.	Қолдану	Өлшеу
2.	Орнату	Ішкі
3.	Құрылыс	Құрғақ типті эпоксидті шайырлы құйма
4.	Оқшаулау	Құйылған шайыр
5.	Фаза саны	Бойдақ
6.	Номиналды жиілік	50 Гц
7.	Systen бастапқы номиналды кернеуі	22 кВ фазадан фазаға
8.	Максималды жүйе кернеуі	24 кВ фазадан фазаға
9.	Жүйені жерге қосу	Тиімді жерге тұйықталған
10.	Негізгі оқшаулау деңгейі (1,2/50 u сек.	125 кВ
11.	Қуат жиілігіне төтеп беру кернеуі (1 мин.50 Гц)	50 КВ
12. 13.	Мені егеу: 11кВ фидер Негізгі	200/5А Бірыңғай орам
14.	Екіншілік	Бірыңғай орам
15.	Дәлдік класы	Өлшеу үшін 0,2/0,25
16.	Жүктеме а) өлшеу үшін	10-15 ВА
17.	Қысқа мерзімді ағымдағы рейтинг	1 сек үшін ең аз 80 кА
18.	Кеңейтілген ағымдағы рейтинг	Номиналды токтың 120%
19.	Шығу қашықтығы	28 мм/КВ (ең аз)
20.	Стандартты	Дизайн, өндіру, сынақтан өткізу, орнату және Өнімділік сәйкес болуы керек IEC 61869-1 &IEC соңғы басылымдары 61869-2
