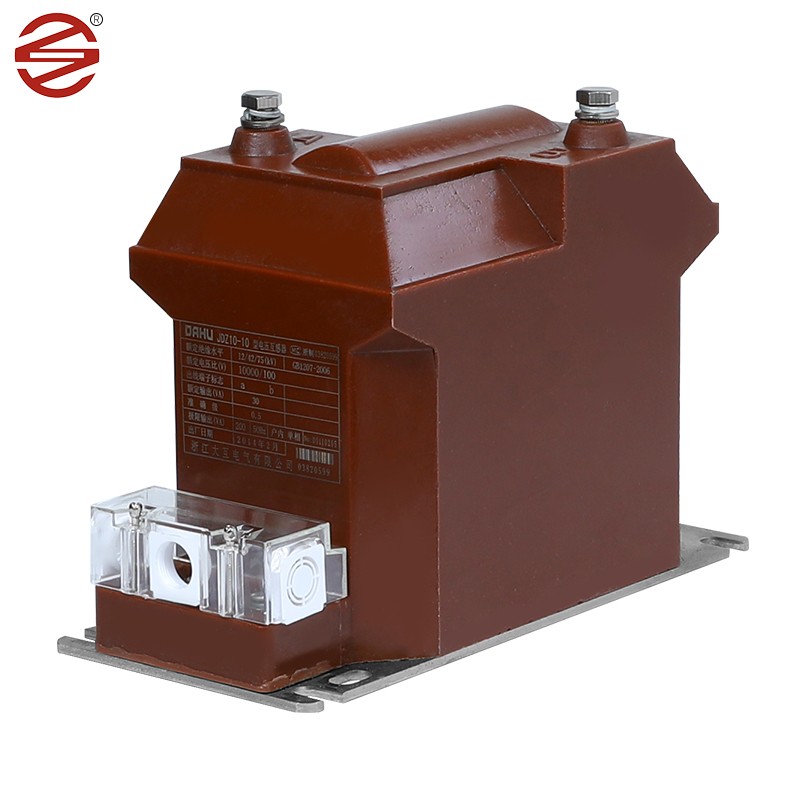

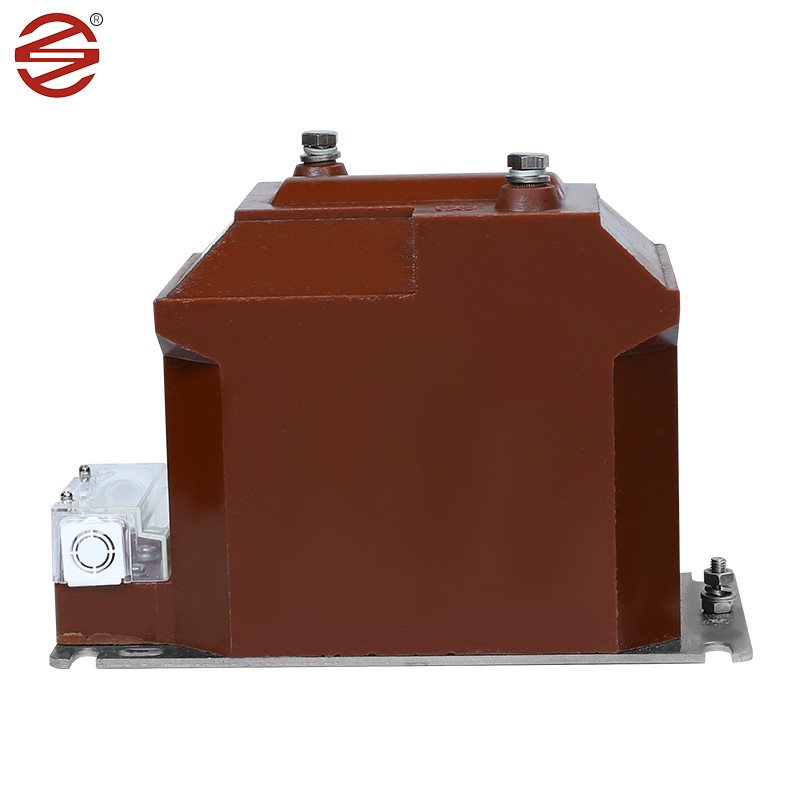

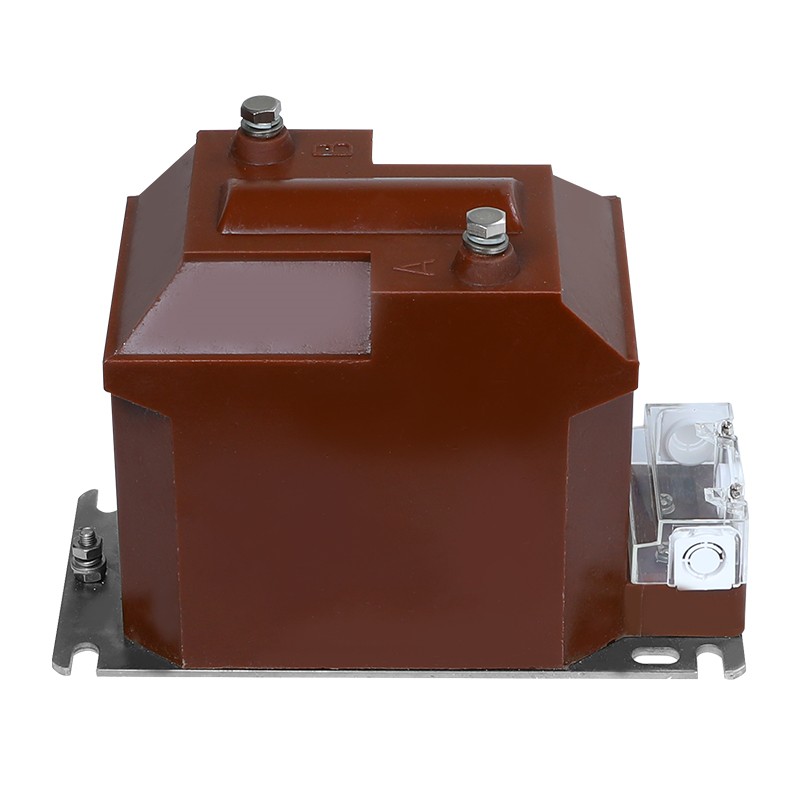

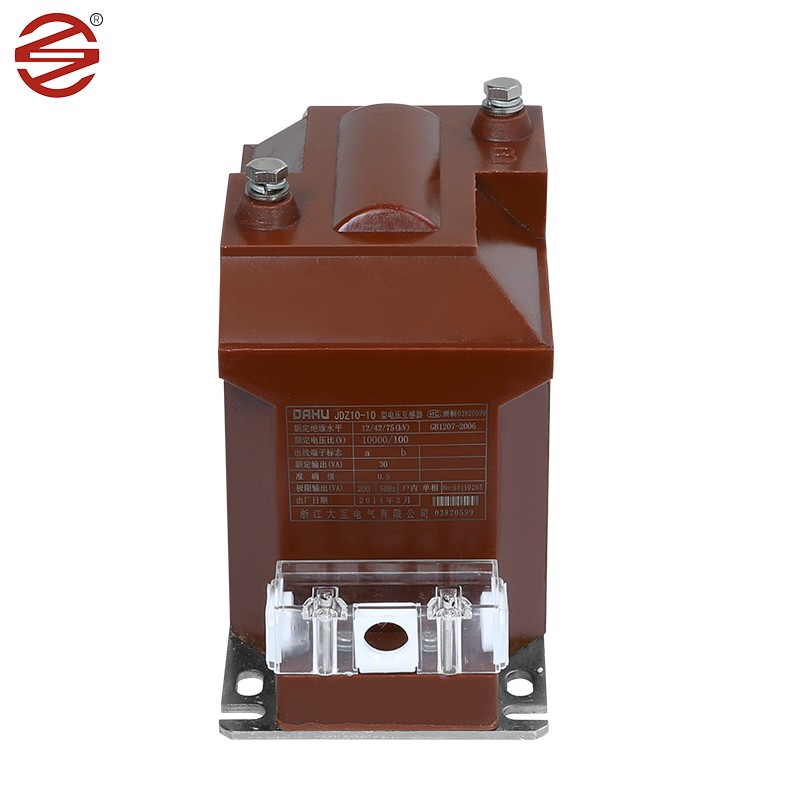

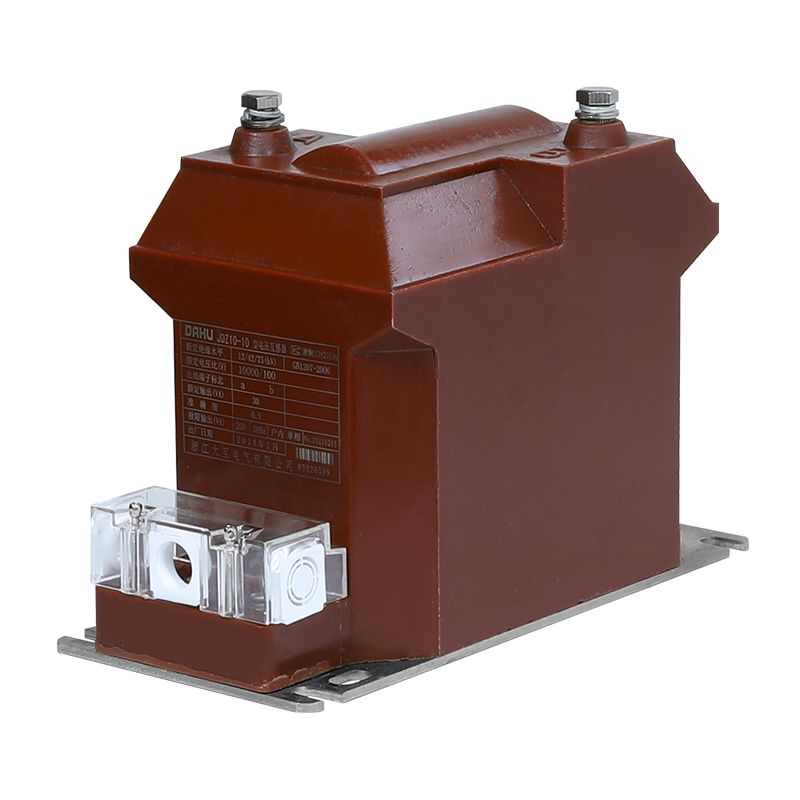

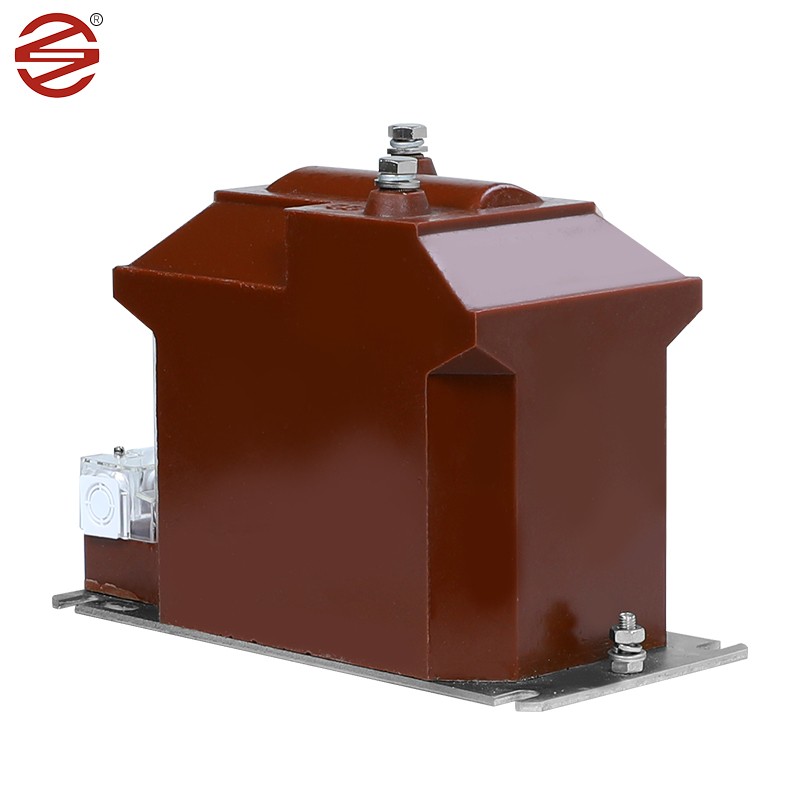

12кВ кернеу трансформаторы

DAHU ELECTRIC компаниясы жасаған 12 кВ кернеу трансформаторы бір фазалы және үш фазалы айнымалы ток жүйелерінде токты өлшеу, электр энергиясын бақылау және қорғаныс релесі үшін тірек ретінде қызмет ететін ішкі ажыратқыш шкафтардағы таптырмас компонент болып табылады. Оның берік дизайны мен нақты функционалдығы оны электрлік операциялардың қауіпсіздігі мен тиімділігін қамтамасыз етудің маңызды элементіне айналдырады.

Сұрау жіберу

Өнім Сипаттамасы

Суық илектелген кремний болат парақтары: 12 кВ кернеу трансформаторы әдетте өзегі ретінде суықтай илектелген кремний болат парақтарын пайдаланады. Бұл материалдар суықтай илектелген және жоғары өткізгіштік және төменгі ядро жоғалту сияқты тамаша магниттік қасиеттерге ие, бұл оларды ток трансформаторлары үшін өте қолайлы етеді. Негізгі материал ретінде суық прокатталған кремний болат парағын пайдалану арқылы ток трансформаторы энергияны тиімді тасымалдауға қол жеткізе алады, осылайша жүйенің тиімділігін арттырады. Басқа материалдармен салыстырғанда, суықтай илектелген кремний болат парақтарда гистерезис ілмектері мен магниттелу жоғалтулары аз болады, бұл энергияның аз шығынын және қуатты аз тұтынуды білдіреді.

Эпоксидті шайыр: Эпоксидті шайыр тамаша диэлектрлік қасиеттерге және механикалық беріктікке ие, 12кВ кернеу трансформаторының оқшаулағыш материалының бірінші таңдауы болып табылады. Эпоксидті құймалар ішкі құрамдастарды электр тогының бұзылуынан және қоршаған орта факторларынан қорғайтын сенімді оқшаулауды қамтамасыз етеді.

Мыс: Мыс өткізгіштер әдетте 12кВ кернеу трансформаторындағы орамдар үшін қолданылады. Бұл материалдар жұмыс кернеулеріне төтеп бере отырып, ток сигналдарын тиімді жіберуге мүмкіндік беретін жоғары электр өткізгіштік пен механикалық төзімділікті ұсынады.

Материал (эпоксидті шайыр): 12 кВ кернеу трансформаторы эпоксидті шайырдан жасалған қоршауларды пайдаланады, ол тамаша оқшаулау қасиеттеріне ие және тізбектің қауіпсіз жұмысы үшін ток немесе кернеудің қиылысуын болдырмайды. Ол сондай-ақ жоғары температура мен коррозияға төзімді және су өткізбейтін және ылғалдан қорғайтын мүмкіндіктер үшін жақсы герметикалық өнімділікке ие. Эпоксидті трансформаторлар майға батырылған трансформаторларға қарағанда жеңіл және орнату мен қызмет көрсету оңайырақ.

Өнімнің артықшылығы

Бұрандалар мен астыңғы тақтайшаны біздің өніммен қаптау 8um/мин жетеді, бұл ылғалға төзімді және тот баспайды. Жылтырлығы жақсырақ.

1.	Қолдану	Өлшеу
2.	Орнату	Ішкі.
3.	Оқшаулау	Құйылған шайыр
4.	Түр	Кернеу индукциясы
5.	Құрылыс	Құрғақ типті эпоксидті шайырлы құйма
6.	Фаза саны	Синге фазасы (1 жиын = 3 нөмір)
7.	Жиілік	50 Гц
8	Монтаждалған	Бекітілген порталдық құрылымға тіреу
9.	Жүйенің бастапқы номиналды кернеуі	11 кВ (фазадан фазаға)
10	Жүйенің бастапқы максималды кернеуі	12 кВ (фазадан фазаға)
11.	Жүйелік жерлестер	Тиімді жерге тұйықталған
12.	Негізгі оқшаулау (импульске төзімді Вольтаж)	75 кВ
13.	Қуат жиілігінің төзімді кернеуі	28 кВ
14	Бастапқы орамның бейтарап ұшы, үшін жерге тікелей қосылу	10 кВ кернеуіне төтеп беру үшін оқшауланған төмен жиілікті сынақ.
15.	Екінші орамның түрі	Бірыңғай орам
16.	Трансформация коэффициенті	11кВН3/0,11 кВН3
17.	Шығу қашықтығы	25 мм/кВ (ең аз)
18	Екінші реттік жүктеме	7,5 - 10 ВА
19	Кернеу шектеу коэффициенті	1,2 үздіксіз және 1,5 30 секунд үшін
20.	Дәлдік класы	өлшеу үшін 0,2
21.	Стандартты	Дизайн, өндіру, сынау, орнату және Өнімділік соңғы нұсқаға сәйкес болуы керек IEC61869-1&IEC61869-3 басылымдары.
