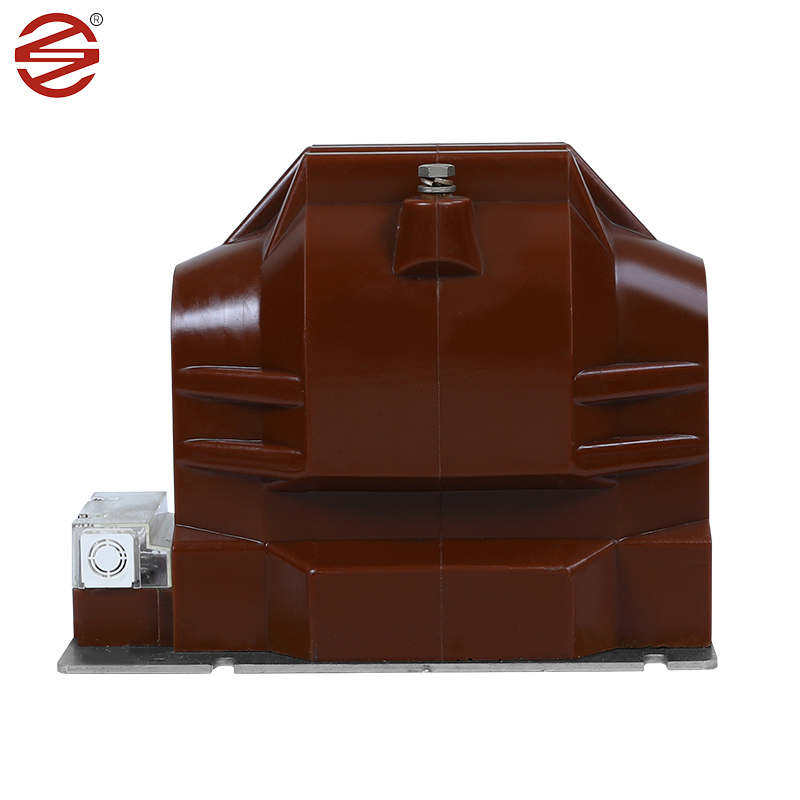

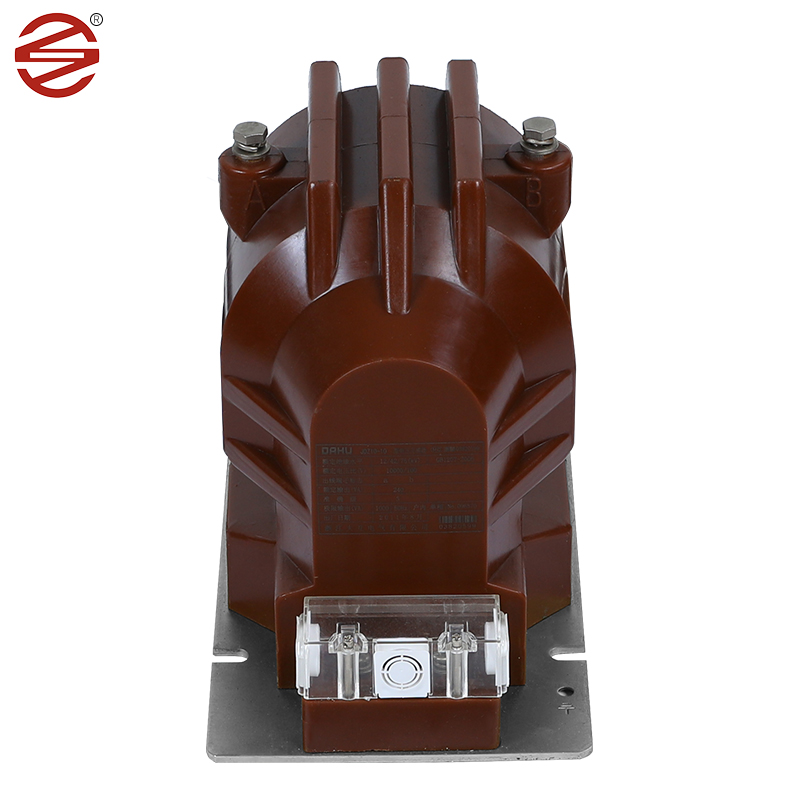

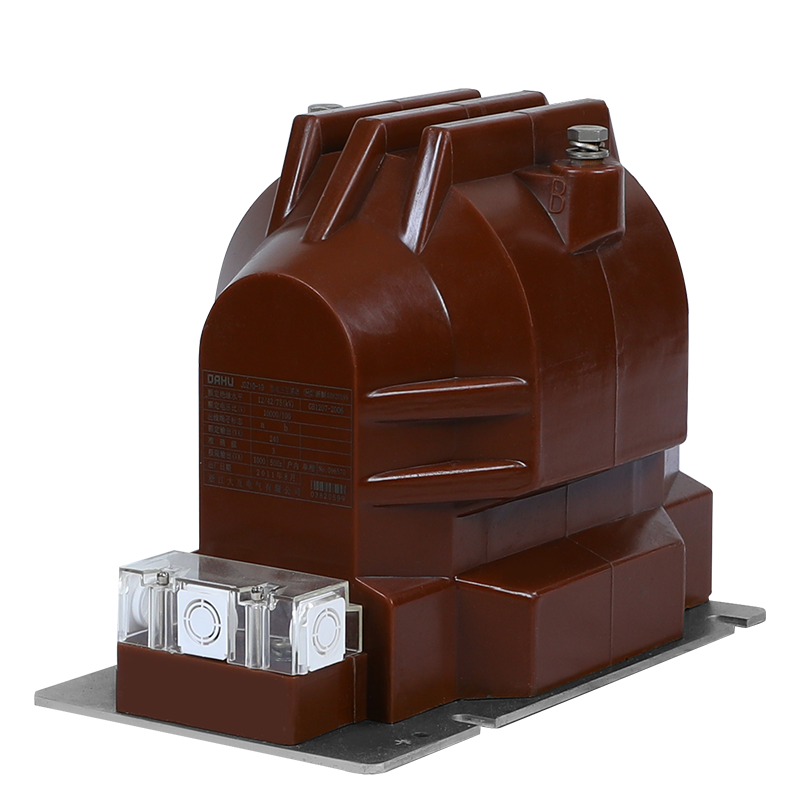

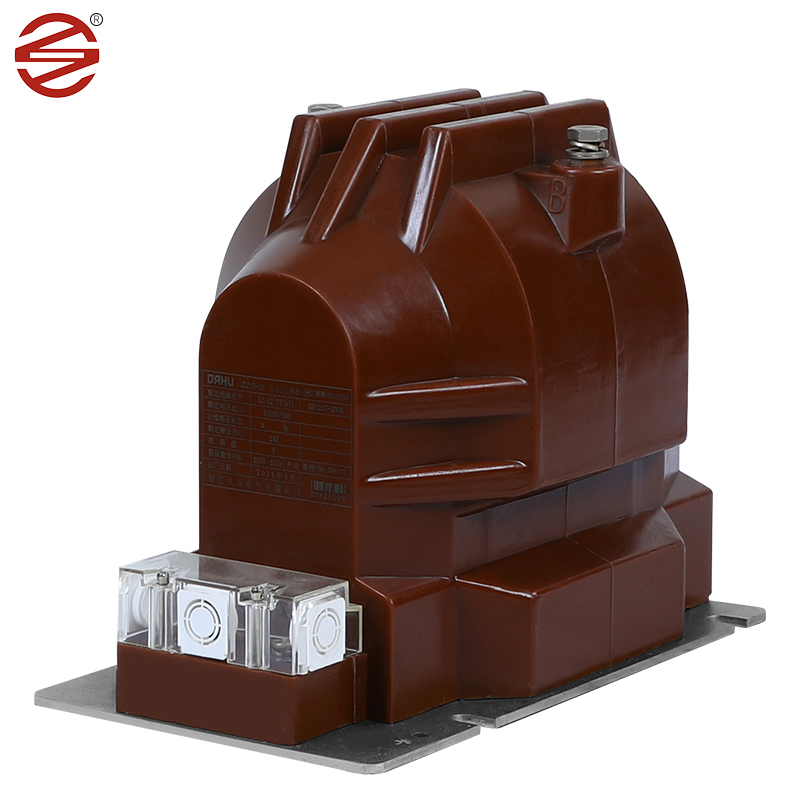

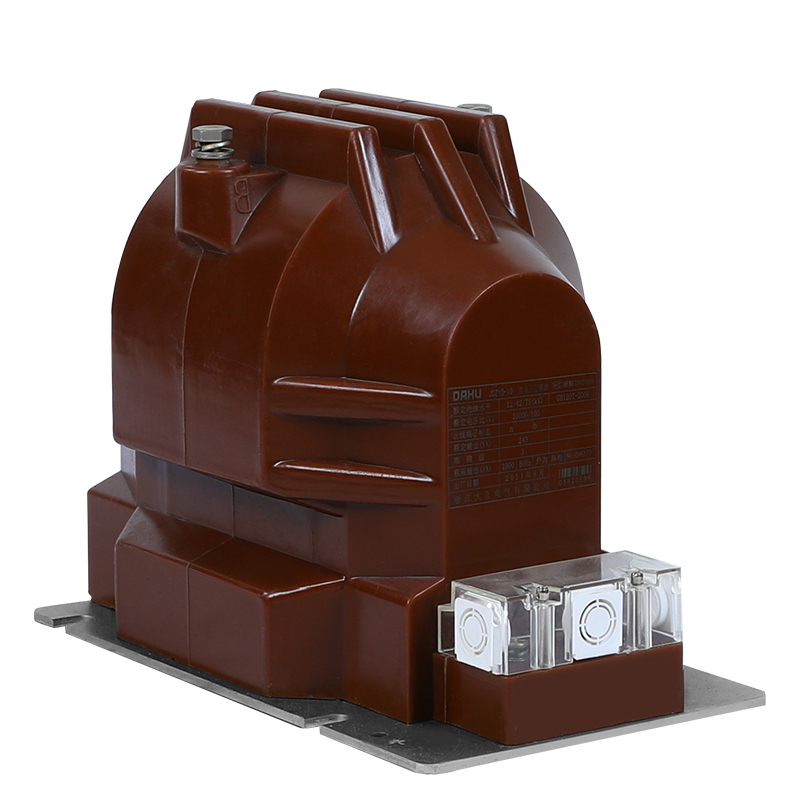

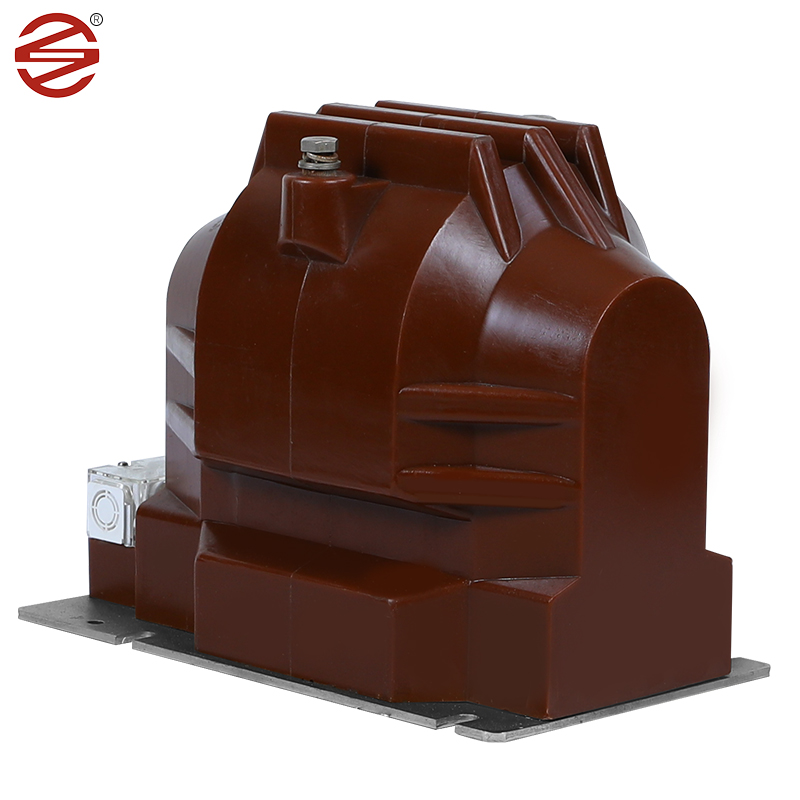

11кВ кернеу трансформаторы

DAHU Electric шығарған 11 кВ кернеу трансформаторы бір фазалы және үш фазалы айнымалы ток жүйелерінде токты өлшеу, электр энергиясын бақылау және қорғаныс релелері үшін қуатты шешімді қамтамасыз ететін ішкі тарату құрылғыларында маңызды рөл атқаратын құрылғы болып табылады. Бұл жүйелер 50 Гц немесе 60 Гц жиілікте үздіксіз жұмыс істейді, 12 кВ-қа дейінгі жабдық кернеуіне қойылатын электрлік талаптардың кең ауқымын қанағаттандырады. 11кВ кернеу трансформаторының дизайны мен функционалдығы оны энергия жүйесінің ажырамас бөлігіне айналдырады. Ол токты дәл өлшей алады, электр энергиясын тұтынуды бақылай алады және электр жүйесіндегі ақаулардан қорғауды қамтамасыз етеді. 11кВ кернеу трансформаторын пайдалану арқылы пайдаланушылар энергия жүйесінің жұмыс күйін нақты уақыт режимінде бақылай алады және жүйенің қауіпсіз және тұрақты жұмысын қамтамасыз ету үшін уақытында қажетті шараларды қабылдай алады.

Сұрау жіберу

Өнім Сипаттамасы

Суық илектелген кремний болат парақтары: 11кВ кернеу трансформаторы әдетте өзегі ретінде суықтай илектелген кремний болат парақтарын пайдаланады. Бұл материалдар суықтай илектелген және жоғары өткізгіштік және төменгі ядро жоғалту сияқты тамаша магниттік қасиеттерге ие, бұл оларды ток трансформаторлары үшін өте қолайлы етеді. Негізгі материал ретінде суық прокатталған кремний болат парағын пайдалану арқылы ток трансформаторы энергияны тиімді тасымалдауға қол жеткізе алады, осылайша жүйенің тиімділігін арттырады. Басқа материалдармен салыстырғанда, суықтай илектелген кремний болат парақтарда гистерезис ілмектері мен магниттелу жоғалтулары аз болады, бұл энергияның аз шығынын және қуатты аз тұтынуды білдіреді.

Эпоксидті шайыр: Эпоксидті шайыр тамаша диэлектрлік қасиеттерге және механикалық беріктікке ие, 11кВ кернеу трансформаторының оқшаулағыш материалының бірінші таңдауы болып табылады. Эпоксидті құймалар ішкі құрамдастарды электр тогының бұзылуынан және қоршаған орта факторларынан қорғайтын сенімді оқшаулауды қамтамасыз етеді.

Мыс: Мыс өткізгіштер әдетте 11кВ кернеу трансформаторындағы орамдар үшін қолданылады. Бұл материалдар жұмыс кернеулеріне төтеп бере отырып, ток сигналдарын тиімді жіберуге мүмкіндік беретін жоғары электр өткізгіштік пен механикалық төзімділікті ұсынады.

Материал (эпоксидті шайыр): 11 кВ кернеу трансформаторы эпоксидті шайырдан жасалған қоршауларды пайдаланады, ол тамаша оқшаулау қасиеттеріне ие және тізбектің қауіпсіз жұмысы үшін ток немесе кернеудің өтуін болдырмайды. Ол сондай-ақ жоғары температура мен коррозияға төзімді және су өткізбейтін және ылғалдан қорғайтын мүмкіндіктер үшін жақсы герметикалық өнімділікке ие. Эпоксидті трансформаторлар майға батырылған трансформаторларға қарағанда жеңіл және орнату мен қызмет көрсету оңайырақ.

Өнімнің артықшылығы

Бұрандалар мен астыңғы тақтайшаны біздің өніммен қаптау 8um/мин жетеді, бұл ылғалға төзімді және тот баспайтын. Жылтырлығы жақсырақ.

1.	Қолдану	Өлшеу
2.	Орнату	Ішкі.
3.	Оқшаулау	Құйылған шайыр
4.	Түр	Кернеу индукциясы
5.	Құрылыс	Эпоксидті шайырдың құрғақ түрі
6.	Фаза саны	Синге фазасы (1 жиынтық = 3 нөмір)
7.	Жиілік	50 Гц
8.	Монтаждалған	Бекітілген порталдық құрылымға тіреу
9.	Жүйенің бастапқы номиналды кернеуі	11 кВ (фазадан фазаға)
10.	Жүйенің бастапқы максималды кернеуі	12 кВ (фазадан фазаға)
11.	Жүйелік жерлестер	Тиімді жерге тұйықталған
12.	Негізгі оқшаулау (импульсқа төзімді Вольтаж)	75 кВ
13.	Қуат жиілігінің төзімді кернеуі	28 кВ
14.	Бастапқы орамның бейтарап ұшы, үшін жерге тікелей қосылу	10 кВ кернеуіне төтеп беру үшін оқшауланған төмен жиілікті сынақ.
15.	Екінші орамның түрі	Бірыңғай орам
16.	Трансформация коэффициенті	11 кВ//3/0,11 кВ/3
17.	Шығу қашықтығы	25мм/кВ(ең аз)
18.	Екінші реттік жүктеме	7,5 - 10 ВА
19.	Кернеудің шекті коэффициенті	30 секунд үшін 1,2 үздіксіз және 1,5
20.	Дәлдік класы	өлшеу үшін 0,2.
21.	Стандартты	Жобалау, өндіру, сынақтан өткізу, орнату және Өнімділік соңғы нұсқаға сәйкес болуы керек IEC 61869-1 және IEC 61869-3 басылымдары.
