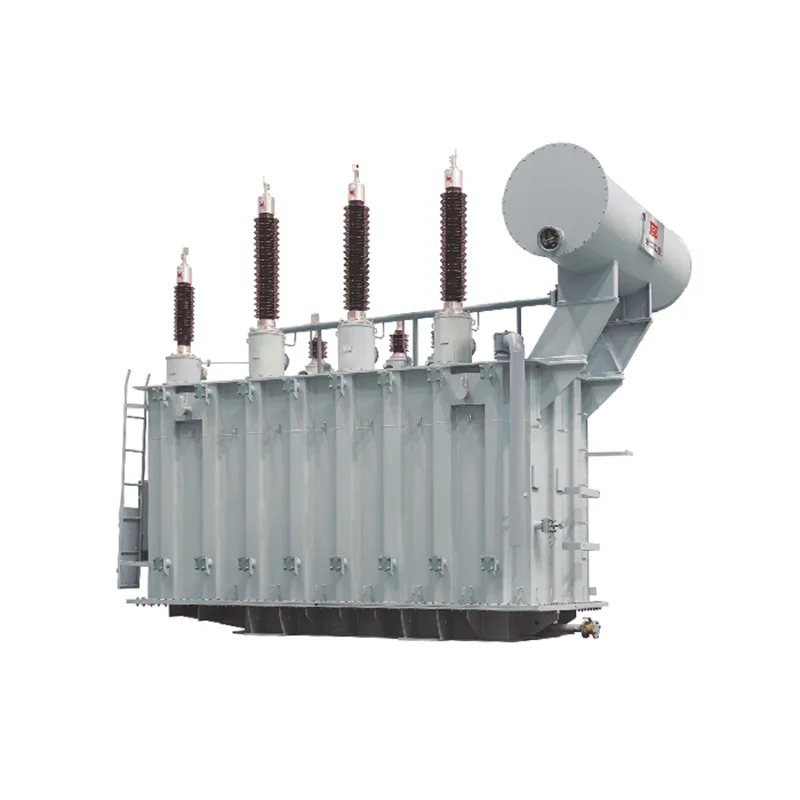

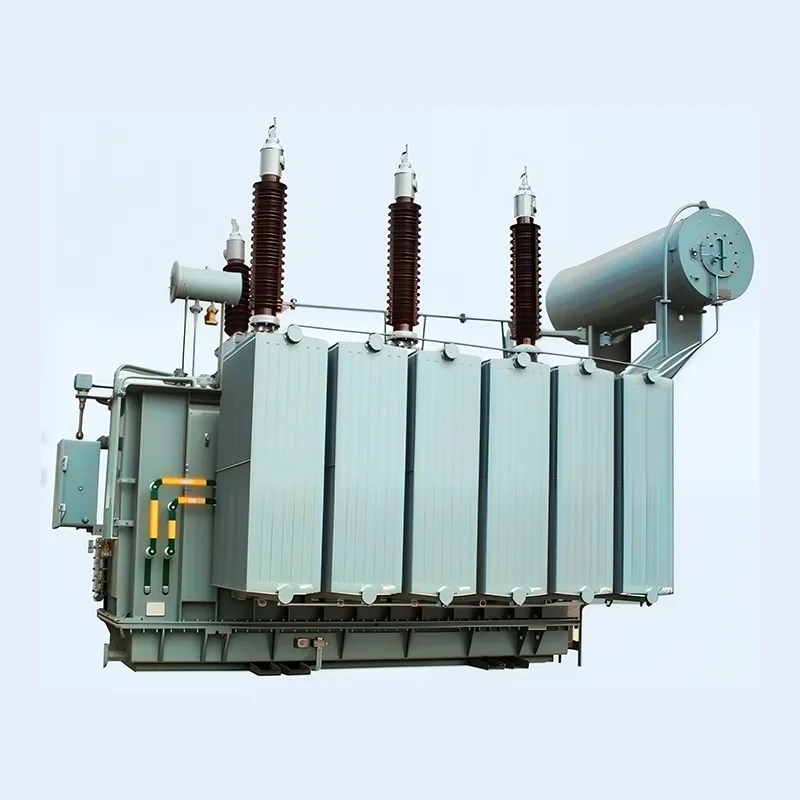

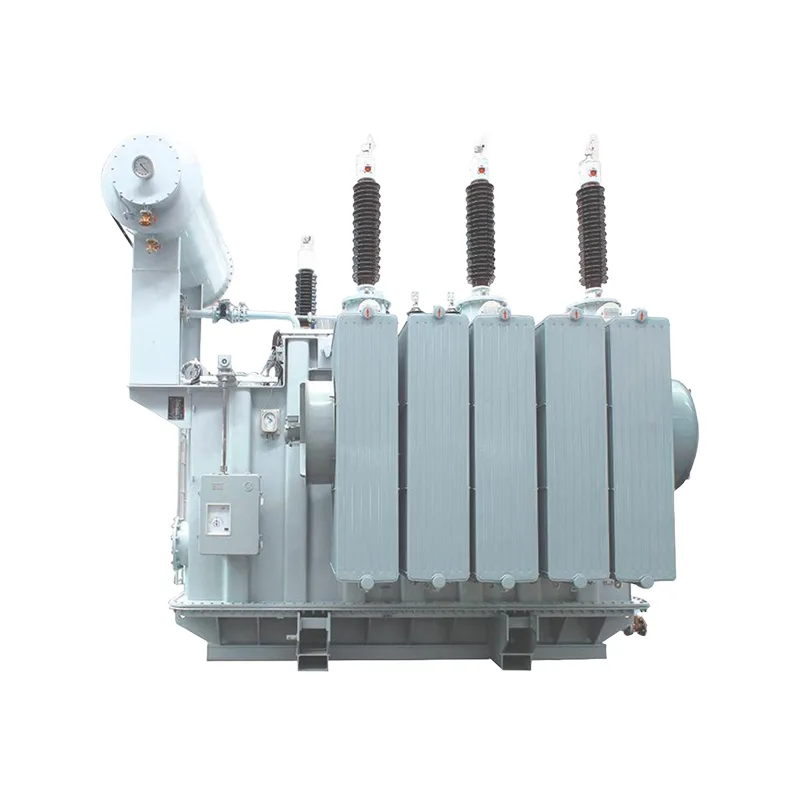

110 кВ майлы қуат трансформаторы

Dahu Electric - Қытайдағы 110 кВ майлы қуат трансформаторларының кәсіби өндірушісі және жеткізушісі. Бұл өнім өте тұрақты, үнемді және өнімділік бойынша сенімді және электр станцияларына, қосалқы станцияларға, сондай-ақ ірі өнеркәсіптік, тау-кен және мұнай-химиялық кәсіпорындарға жарамды.

Сұрау жіберу

Өнім Сипаттамасы

Өнім мәліметтері

1. Жоғары қысымды трансформатор, жапондық Toshiba талдау бағдарламалық құралын және біздің компанияның бірегей есептеу және валидация процедураларын пайдаланыңыз. Өнімнің өнімділігін қамтамасыз ету үшін біз 110 кВ майлы қуат трансформаторының өзегін, катушкасын, машина корпусын, қорғасын сымын, май ыдысын және машинаның басқа бөліктерін жобалаймыз және сынаймыз.

2. Біздің өнім SSZ11-40000/110 қысқа тұйықталу сыйымдылығы мен Ұлттық трансформатор сапасын қадағалау және тексеру орталығының барлық әдеттегі типтік сынақтарынан өтті.

3. Бұл өнім тұрақтылық, үнемділік, сенімділік және қоршаған ортаны қорғау сипаттамаларына ие және электр станцияларына, қосалқы станцияларға және ірі өнеркәсіптік, тау-кен және мұнай-химиялық кәсіпорындарға жарамды.

Өнімнің артықшылықтары

1, Толығымен мөрленген және оқшауланған құрылым адамның қауіпсіздігіне кепілдік бере алады.

2, Желінің жоғалуы мен жұмыс құнын азайту үшін үнемді және тиімді.

3、110КВ майлы қуат трансформаторы сақиналы желі үшін ғана емес, сонымен қатар терминал үшін де қолданылады.

4、Төмен жоғалту, төмен шу, жоғары өнімділік.

5、Төмен температура, шамадан тыс жүктеу мүмкіндігі.

6、Трансформатор арнайы құрылымды қабылдайды және оның көрнекті артықшылықтары жоғары сапа болып табылады.

Техникалық параметр

6300кВА~120000кВА екі орамды трансформатор NVTC

Номиналды сыйымдылық (кВА)	Номиналды кернеу және түрту диапазоны			Вектор топ	Жоқ нашар ток (%)	Кедергі кернеуі (%)	Жүксіз жоғалтулар (кВт)	Жүктемедегі жоғалтулар бойынша (кВт)
Номиналды сыйымдылық (кВА)	Жоғары дауыс	Түрту ауқымы	Төмен кернеу	Вектор топ	Жоқ нашар ток (%)	Кедергі кернеуі (%)	Жүксіз жоғалтулар (кВт)	Жүктемедегі жоғалтулар бойынша (кВт)
6300	110 121	*2х2,5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300кВА~100000кВА үш орамды трансформатор NVTC

Бағаланған сыйымдылығы (кВА)	Номиналды кернеу және түрту диапазоны			Вектор грОА	Жоқ куррет (%)	Кедергі кернеуі (%)		Жүксіз шығындар (кВт)	Жүктемеде шығындар (кВт)
Бағаланған сыйымдылығы (кВА)	Жоғары кернеу	Орташа кернеу	Төмен кернеу	Вектор грОА	Жоқ куррет (%)	Қадам	Төмен түсу	Жүксіз шығындар (кВт)	Жүктемеде шығындар (кВт)
6300	110=2* 2,5%,121 *2х2,5%	35,38.5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17,5-18,5 HV-LV:10.5 MV~LV:6.5	HV-MV:10.5 HV-LV: 17,5-18,5 MV-LV:6.5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300кВА~100000кВА екі орамды трансформатор OLTC

Бағаланған сыйымдылығы (кВА)	Номиналды кернеу және түрту диапазоны			Вектор топ	Жоқ ток (%)	Кедергі дауысы (%)	Жоғалтпайтын шығындар (кВт)		Жүктемедегі жоғалтулар бойынша (кВт)
	Highveitage	Түрту ауқымы	Төмен кернеу 0
6300	110	*8x 1,25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300кВА~100000кВА үш орамды трансформатор OLTC

Бағаланған сыйымдылығы (кВА)	Номиналды кернеу және түрту диапазоны			Вектор grou.p	Жүксіз ток (%)	Кедергі кернеуі (%)	Жүксіз шығындар (кВт)	Жүктемеде шығындар (кВт)
Бағаланған сыйымдылығы (кВА)	Highvcitage	Орташа кернеу	Төмен вальт	Вектор grou.p	Жүксіз ток (%)	Кедергі кернеуі (%)	Жүксіз шығындар (кВт)	Жүктемеде шығындар (кВт)
6300	110±8x 12,5%	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV:10.5 HV-LV:17,5~18,5 MV-LV:6.5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
