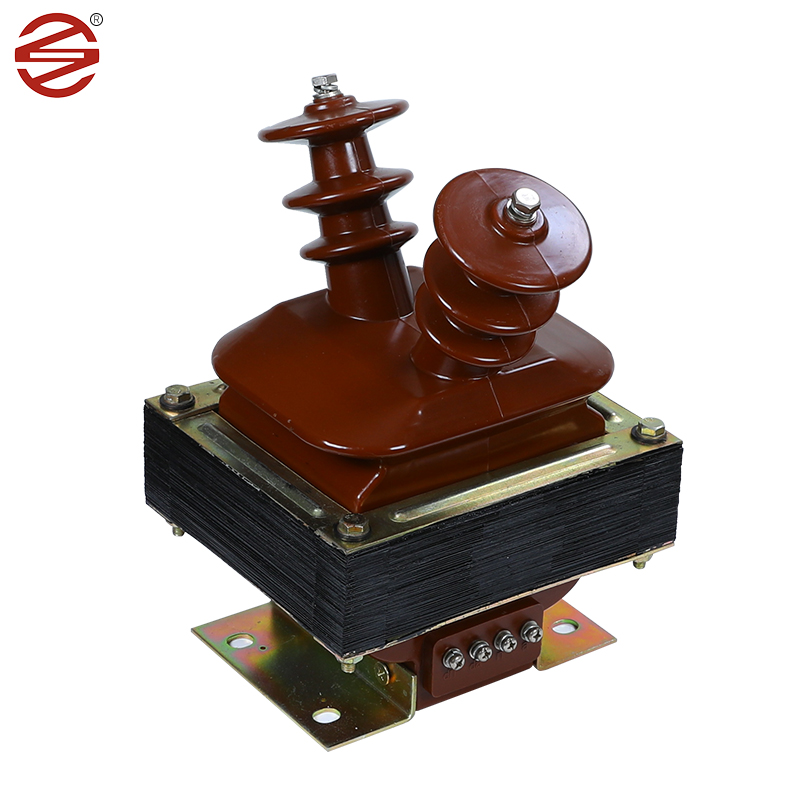

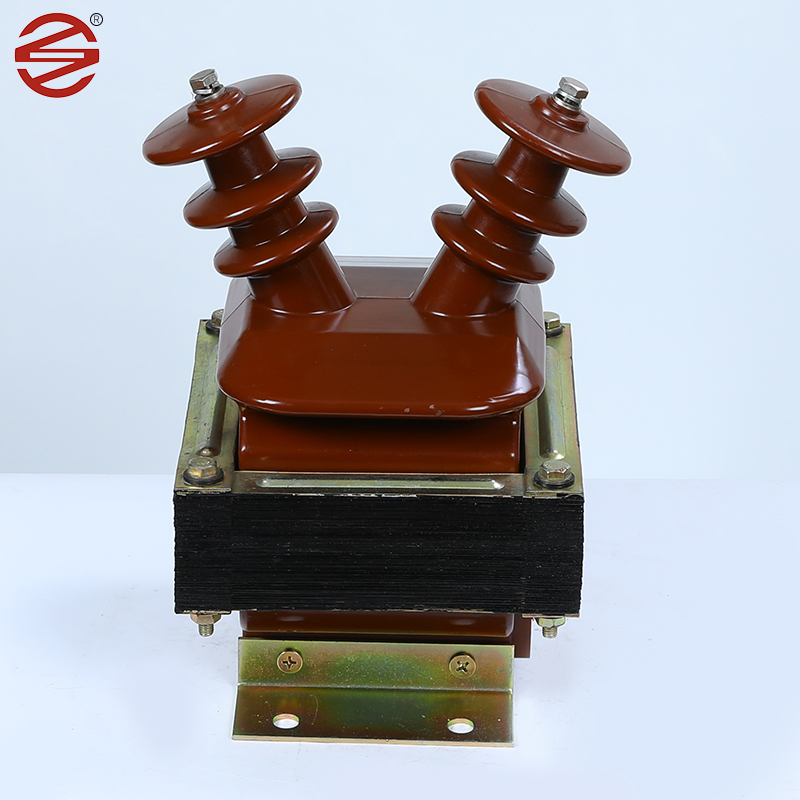

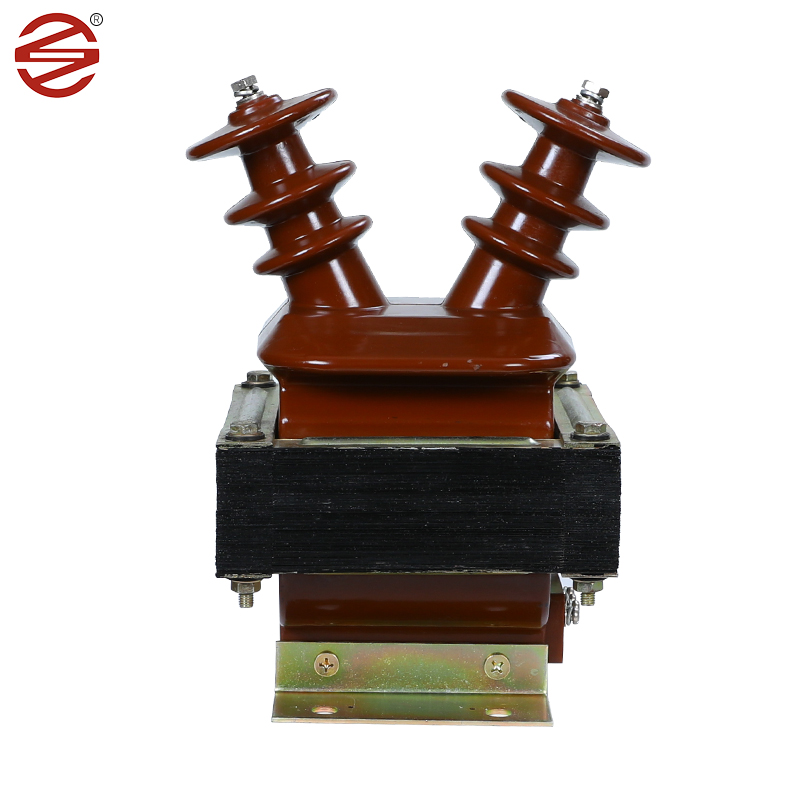

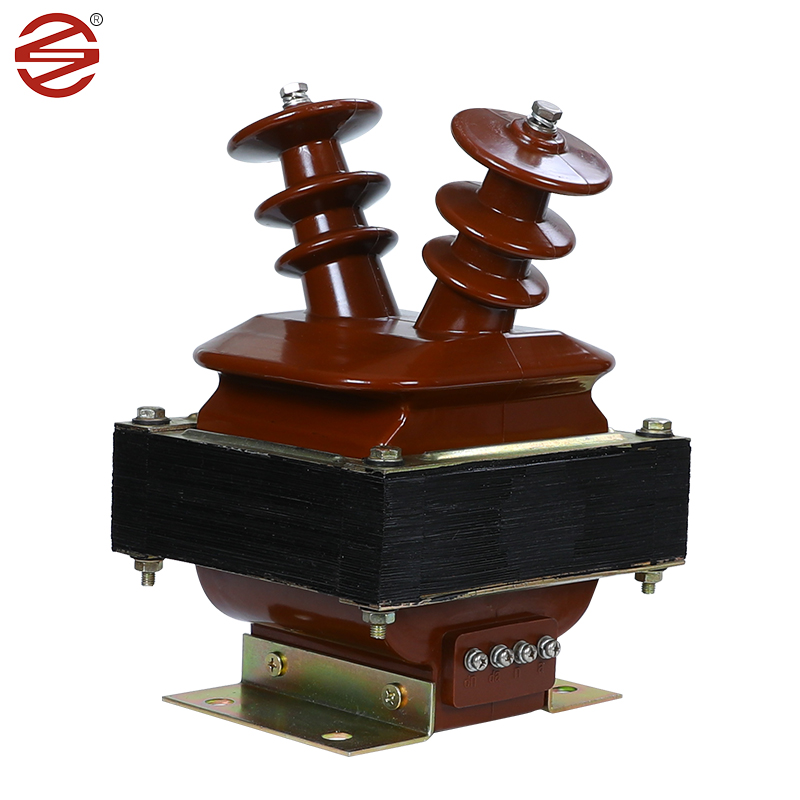

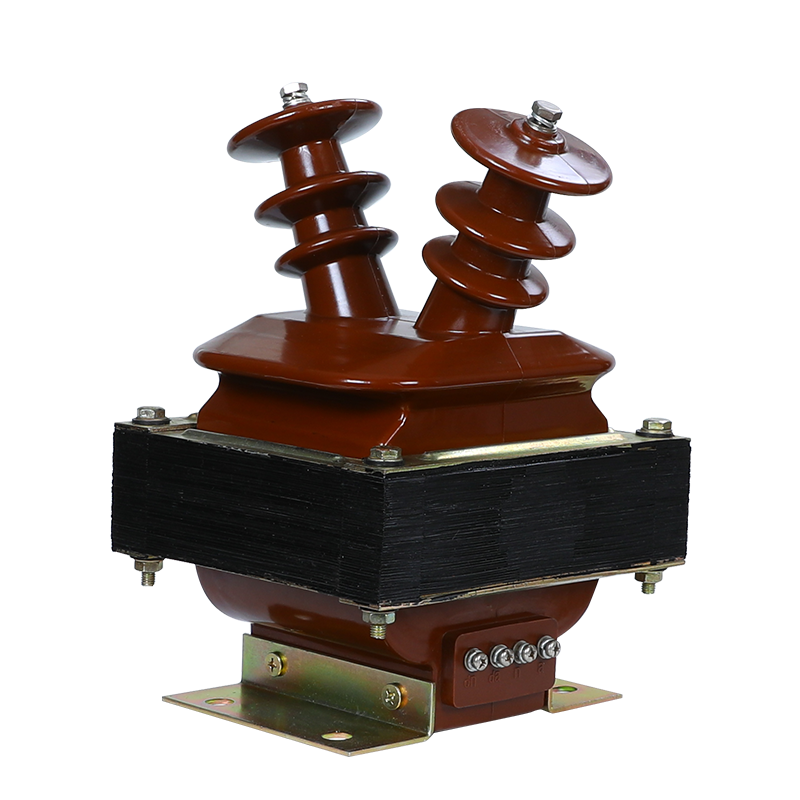

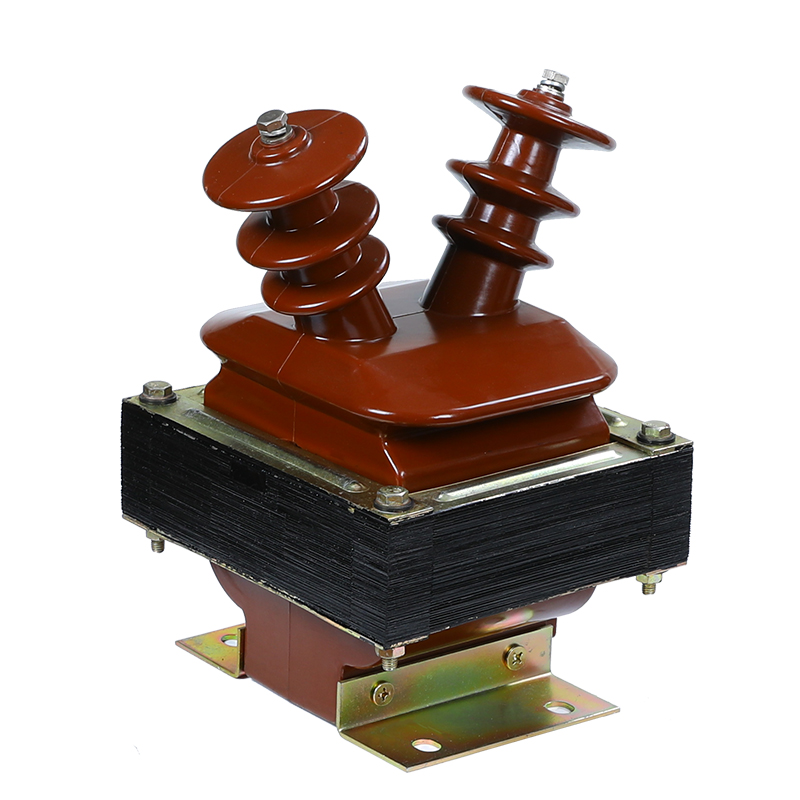

10кВ кернеу трансформаторы

DAHU ELECTRIC компаниясы шығарған 10кВ кернеу трансформаторы бір фазалы және үш фазалы айнымалы ток жүйелерінде токты өлшеу, электр энергиясын бақылау және қорғаныс релесі үшін қуатты шешімді қамтамасыз ететін ішкі коммутатор шкафында маңызды рөл атқарады. Бұл жүйелер 50 Гц немесе 60 Гц жиіліктерінде үздіксіз жұмыс істейді, 12 кВ дейінгі жабдық кернеулеріне қойылатын электрлік талаптардың кең ауқымын қанағаттандырады.

Сұрау жіберу

Өнім Сипаттамасы

Суық илектелген кремний болат парақтары: 10кВ кернеу трансформаторы әдетте өзегі ретінде суықтай илектелген кремний болат парақтарын пайдаланады. Бұл материалдар суықтай илектелген және жоғары өткізгіштік және төменгі ядро жоғалту сияқты тамаша магниттік қасиеттерге ие, бұл оларды ток трансформаторлары үшін өте қолайлы етеді. Негізгі материал ретінде суық прокатталған кремний болат парағын пайдалану арқылы ток трансформаторы энергияны тиімді тасымалдауға қол жеткізе алады, осылайша жүйенің тиімділігін арттырады. Басқа материалдармен салыстырғанда, суықтай илектелген кремний болат парақтарда гистерезис ілмектері мен магниттелу жоғалтулары төмен, бұл энергияның аз шығынын және аз қуат тұтынуын білдіреді.

Эпоксидті шайыр: Эпоксидті шайыр тамаша диэлектрлік қасиеттерге және механикалық беріктікке ие, 10кВ кернеу трансформаторының оқшаулағыш материалының бірінші таңдауы болып табылады. Эпоксидті құймалар ішкі құрамдастарды электр тогының бұзылуынан және қоршаған орта факторларынан қорғайтын сенімді оқшаулауды қамтамасыз етеді.

Мыс: Мыс өткізгіштер әдетте 10кВ кернеу трансформаторындағы орамдар үшін қолданылады. Бұл материалдар жұмыс кернеулеріне төтеп бере отырып, ток сигналдарын тиімді жіберуге мүмкіндік беретін жоғары электр өткізгіштік пен механикалық төзімділікті ұсынады.

Материал (эпоксидті шайыр): 10кВ кернеу трансформаторы эпоксидті шайырдан жасалған қоршауларға орналастырылған. Эпоксидті шайыр тамаша оқшаулау қасиеттеріне ие, тізбектің қауіпсіз жұмысын қамтамасыз ету үшін ток немесе кернеудің қиылысуын тиімді болдырмайды.

Ол жоғары температураға төзімді және жоғары температуралық ортада жұмыс талаптарына бейімделе алады.

Ол жақсы коррозияға төзімді, кейбір химиялық заттардың эрозиясына қарсы тұра алады және трансформатордың қызмет ету мерзімін ұзартады.

Ол жақсы герметизациялық өнімділікке ие, сондықтан эпоксидті трансформатор әдетте жақсы су өткізбейтін және ылғалға төзімді және ылғалды ортада қолдануға жарамды.

Дәстүрлі майға батырылған трансформаторлармен салыстырғанда эпоксидті трансформаторлар әдетте жеңілірек және орнатуға және ұстауға оңай.

Өнімнің артықшылығы

Бұрандалар мен астыңғы тақтайшаны біздің өніммен қаптау 8um/мин жетеді, бұл ылғалға төзімді және тот баспайды. Жылтырлығы жақсырақ.

1.	Қолдану	Өлшеу
2.	Орнату	Ішкі.
3.	Оқшаулау	Құйылған шайыр
4.	Түр	Кернеу индукциясы
5.	Құрылыс	Құрғақ типті эпоксидті шайырлы құйма
6.	Фаза саны	Синге фазасы (1 жиынтық = 3 нөмір)
7.	Жиілік	50 Гц
8.	Монтаждалған	Бекітілген порталдық құрылымға тіреу
9.	Жүйенің бастапқы номиналды кернеуі	11 кВ (фазадан фазаға)
10.	Жүйенің бастапқы максималды кернеуі	12 кВ (фазадан фазаға)
11.	Жүйелік жерлестер	Тиімді жерге тұйықталған
12.	Негізгі оқшаулау (импульске төзімді Вольтаж)	75 кВ
13.	Қуат жиілігінің төзімді кернеуі	28 кВ
14.	Бастапқы орамның бейтарап ұшы, үшін жерге тікелей қосылу	10 кВ кернеуіне төтеп беру үшін оқшауланған төмен жиілікті сынақ.
15.	Екінші орамның түрі	Бірыңғай орам
16.	Трансформация коэффициенті	11 кВ//3/0,11 кВ/3
17.	Шығу қашықтығы	25мм/кВ(ең аз)
18.	Екінші реттік жүктеме	7,5 - 10 ВА
19.	Кернеудің шекті коэффициенті	30 секунд үшін 1,2 үздіксіз және 1,5
20.	Дәлдік класы	өлшеу үшін 0,2.
21.	Стандартты	Жобалау, өндіру, сынақтан өткізу, орнату және Өнімділік соңғы нұсқаға сәйкес болуы керек IEC 61869-1 және IEC 61869-3 басылымдары.
